Polygone zeichnen
Messen Sie eine Fläche, indem Sie sie auf der Karte umranden, und lesen Sie Fläche und Umfang ab, benennen und beschreiben Sie sie und schneiden Sie Löcher hinein.

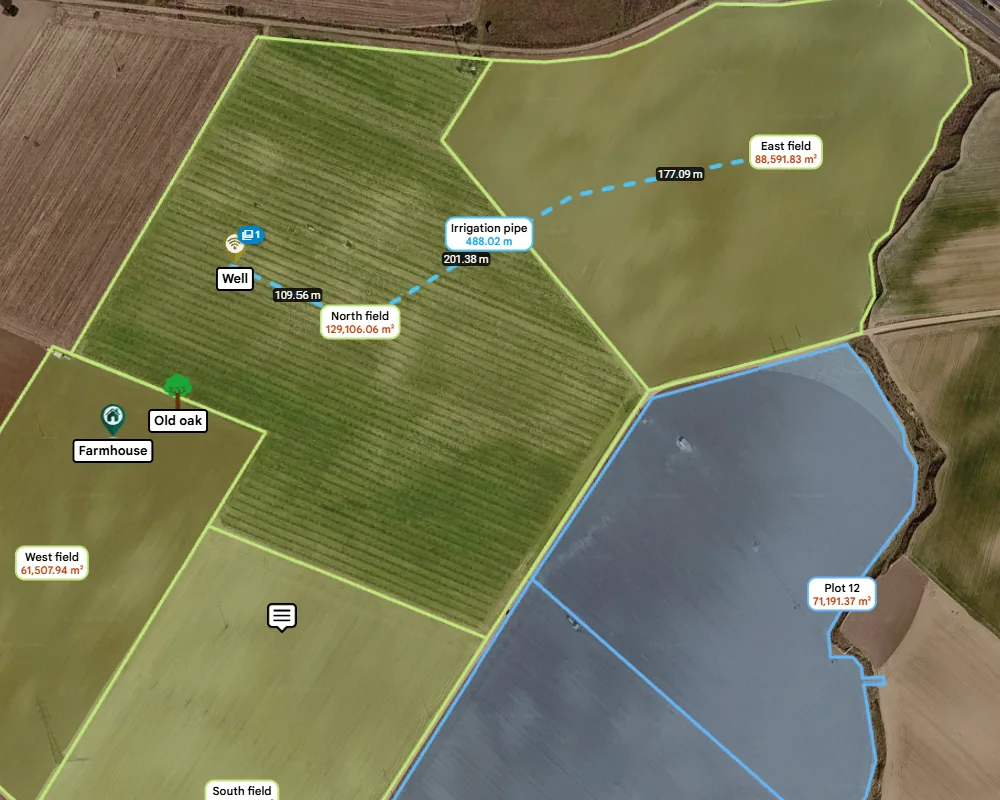

Ein Polygon ist ein geschlossener Umriss, den Sie Ecke für Ecke auf der Karte zeichnen. Measure Map berechnet Fläche und Umfang bereits während des Zeichnens und hält beide aktuell, sobald sich die Form ändert. Verwenden Sie Polygone für Felder, Grundstücke, Dächer, Rasenflächen, Parkplätze und alles andere, was eine Fläche hat.
Ein Polygon zeichnen#
- Öffnen Sie ein Projekt. Öffnen Sie in der oberen Symbolleiste die Schaltfläche Fadenkreuzmodus und wählen Sie .
- Prüfen Sie, ob der Magic Button unten rechts auf der Karte Hinzufügen anzeigt. Das ist der Fall, wenn Sie ein Projekt öffnen.
- Halten Sie Umschalt gedrückt. Das Fadenkreuz erscheint unter der Maus.
- Klicken Sie nacheinander auf jede Ecke der Fläche, der Reihe nach rundherum. Der erste Klick beginnt ein neues Polygon; jeder weitere Klick fügt eine Ecke hinzu.
- Lassen Sie Umschalt los, um keine weiteren Ecken hinzuzufügen, und halten Sie die Taste erneut gedrückt, um weiterzuzeichnen.

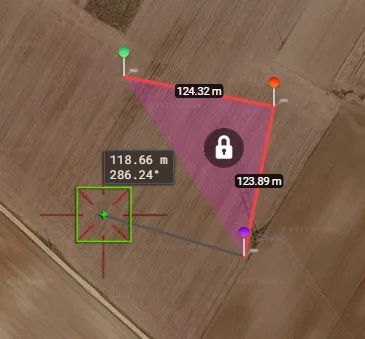

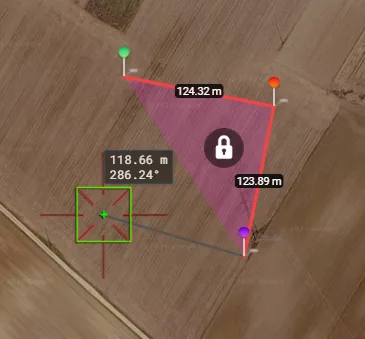

Während Sie zeichnen, ist der Pin der ersten Ecke grün, der der letzten lila und alle anderen rot. Von der letzten Ecke führt eine Linie zum Fadenkreuz, und das Fadenkreuz zeigt, wie weit es von dieser Ecke entfernt ist und in welcher Richtung, in Grad von Norden aus.
Statt Umschalt gedrückt zu halten, können Sie mit einem Rechtsklick auf die Karte das Fadenkreuz einschalten und mit einem weiteren Rechtsklick wieder ausschalten. Verwenden Sie auf einem Touchscreen das dauerhaft angezeigte Fadenkreuz: siehe auf einem Touchscreen.
Das Polygon fertigstellen und sperren#
Wenn die letzte Ecke gesetzt ist, sperren Sie das Polygon. Entweder:
- klicken Sie in der unteren Symbolleiste, die während des Zeichnens angezeigt wird, auf Polygon sperren, oder
- klicken Sie auf die runde Sperrschaltfläche in der Mitte des Polygons. Sie erscheint, sobald das Polygon drei Ecken hat. Um sie auszublenden, deaktivieren Sie Sperre-Polygon-Markierung anzeigen in den Einstellungen des Projekts unter Karteneinstellungen.

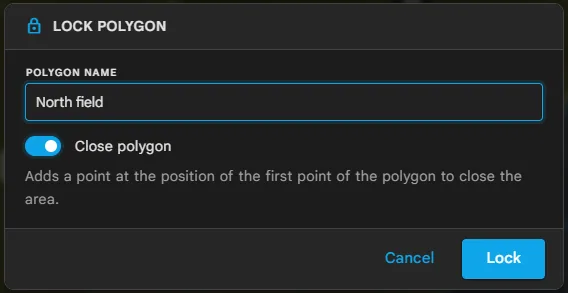

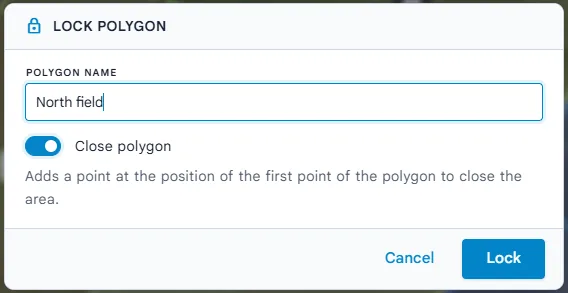

Das Fenster Polygon sperren öffnet sich:
- Geben Sie unter Polygonname einen Namen ein, oder behalten Sie den Namen, den es erhalten hat, etwa „Polygon 3“. Polygone, Linien, Kreise, Rechtecke und Spots werden jeweils für sich nummeriert.
- Lassen Sie Polygon schließen aktiviert. Damit wird eine letzte Ecke genau auf die erste gesetzt, sodass der Umriss geschlossen ist und der Umfang die schließende Seite enthält. Den Schalter gibt es nur, wenn das Polygon drei oder mehr Ecken hat.
- Klicken Sie auf Sperren.
Das Polygon erhält sein Etikett mit Name und Fläche, und der nächste Klick mit dem Fadenkreuz beginnt eine neue Form. Stornieren schließt das Fenster, und Sie können am selben Polygon weiterzeichnen.
Ein gesperrtes Polygon wächst beim Klicken nicht mehr weiter, und das Werkzeug Verschieben des Magic Buttons verschiebt es als Ganzes. Um seinen Umriss später zu ändern, entsperren Sie es: siehe Sperren und Entsperren.
Fläche und Umfang ablesen#

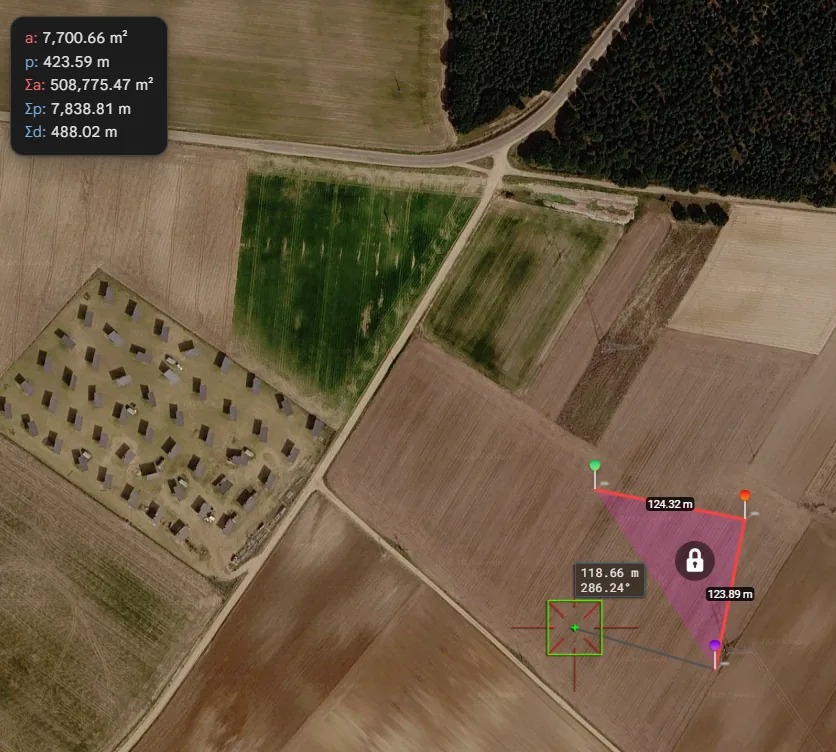

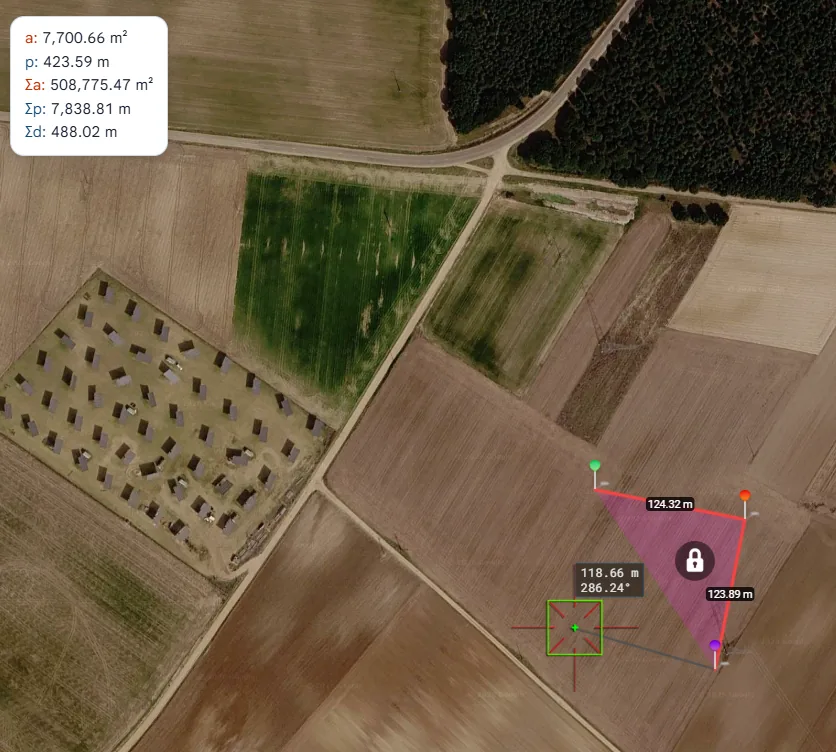

Die Messbox oben links auf der Karte zeigt:
- A: und U:, Fläche und Umfang des Polygons, das Sie gerade zeichnen, bei jeder Ecke aktualisiert;
- ΣA: und ΣU:, Gesamtfläche und Gesamtumfang der Polygone des Projekts. Ein Loch wird von der Fläche seines Polygons abgezogen, und sein Umriss zählt nicht zum Umfang;
- ΣL:, die Gesamtlänge der Linien des Projekts.
Wenn Sie in der 3D-Ansicht auf einem Hang zeichnen, zeigt die Box außerdem 3D A:, 3D U: und die Neigung, ∠: siehe entlang des Hangs.
Sobald ein Polygon gesperrt ist, zeigt sein Etikett auf der Karte (zunächst) seine Fläche, und sein Panel zeigt beide Werte. Um den Umfang ins Etikett aufzunehmen, aktivieren Sie Umkreis anzeigen in seinem Panel: siehe festlegen, was das Etikett zeigt.
Flächen und Längen werden auf dem Ellipsoid WGS 84 berechnet, dem Erdmodell, das auch GPS verwendet, und nicht auf dem flachen Kartenbild. Deshalb bleiben sie bei jeder Größe und auf jedem Breitengrad korrekt. Sie werden in den Einheiten angezeigt, die in den Projekteinstellungen gewählt sind (metrisch, imperial oder lokale Einheiten), und wechseln mit zunehmender Größe zur nächstgrößeren Einheit, zum Beispiel von m² zu km². Siehe Maßeinheiten, um die Einheiten zu ändern, oder Einstellungen, um die Box mit Gesamtmessungsbox anzeigen auszublenden.
Das Panel des Polygons#
Klicken Sie auf den Umriss, die Füllung oder das Etikett eines Polygons, um sein Panel links zu öffnen. Sie können auch in der Liste Geometrien der oberen Symbolleiste auf daneben klicken (siehe die Geometrienliste) oder mit dem Werkzeug Info des Magic Buttons in die Nähe seines Etiketts klicken.

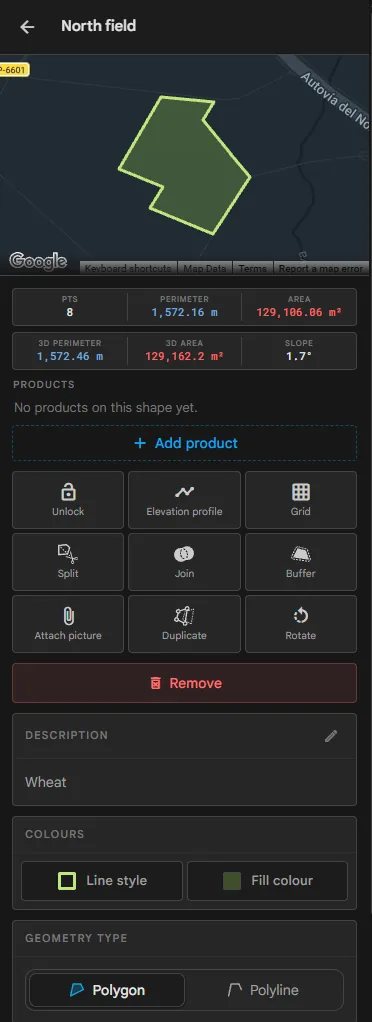

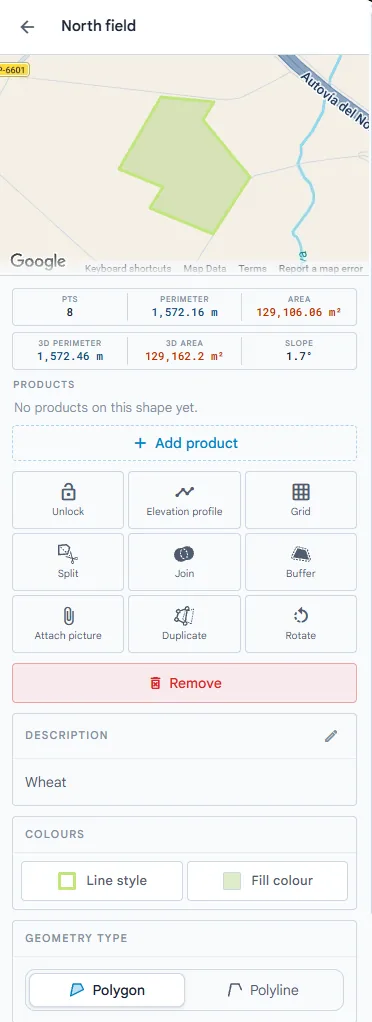

Von oben nach unten enthält das Panel:
- Den Namen. Klicken Sie darauf, um das Polygon umzubenennen.
- Eine kleine Karte des Polygons.
- Pkt (die Anzahl seiner Ecken, bei einem Kreis nicht angezeigt; ein Klick darauf öffnet die erste Ecke, siehe das Panel des Punkts), Umfang und Fläche, darunter dieselben Werte entlang des Hangs.
- Schätzung und Produkte, sobald Sie Produkte haben: Legen Sie ein oder mehrere Produkte auf das Polygon; die Schätzung ist das, was sie darauf kosten. Siehe Schätzungen.
- Löcher, wenn es welche hat (siehe unten).
- Die Aktionen und die rote Schaltfläche Entfernen, die das Polygon und seine Löcher nach einer Bestätigung löscht.
- Beschreibung: Klicken Sie auf , schreiben Sie bis zu 500 Zeichen und klicken Sie auf .
- Farben, Geometrietyp, Darstellung und Sichtbarkeit: wie das Polygon aussieht und was sein Etikett zeigt. Siehe Farben, Linien und Etiketten.
- Fotos: die Bilder des Polygons und die an seine Ecken angehängten Bilder.
- Link kopieren: kopiert einen Link, der das Projekt mit geöffnetem Panel öffnet, für alle, die Zugriff auf das Projekt haben.
| Aktion | Was sie bewirkt |
|---|---|
| Entsperren / Sperren | Entsperrt das Polygon, damit Sie es ändern können, oder sperrt es wieder: siehe Formen bearbeiten |
| Höhenprofil | Stellt die Geländehöhe entlang des Umrisses als Diagramm dar (siehe unten) |
| Raster | Legt ein Raster aus Zellen über die Fläche: siehe Raster |
| Teilen und Verbinden | Teilen das Polygon in zwei oder verbinden es mit einem, das es überlappt: siehe Formen bearbeiten |
| Abziehen | Zieht die Fläche ab, die ein anderes Polygon bedeckt: siehe Formen bearbeiten |
| Puffer | Zeichnet eine Zone in festem Abstand darum oder darin, die ihm folgt, wenn Sie es bearbeiten: siehe Puffer |
| Bild anhängen | Fügt ein Foto hinzu: siehe Bilder |
| Duplizieren | Erstellt daneben eine Kopie: siehe Formen bearbeiten |
| Drehen | Dreht es: siehe Formen bearbeiten |
Personen, die das Projekt nur ansehen können, sehen die Werte, aber nicht die Aktionen. Ein Polygon, das aus einer Katasterparzelle erstellt wurde, zeigt zusätzlich ein Bild des Ortes und Katasterinfo, womit die Seite des Registers geöffnet wird (siehe Katasterparzellen). Solange die 3D-Karte aktiv ist, legt eine Karte 3D-Ansicht unter Höhe fest, wo das Polygon gezeichnet wird: Auf den Gebäuden, Auf dem Boden oder In fester Höhe. Anheben oder absenken (m) verschiebt es samt Pins und Beschriftungen nach oben oder unten, wenn es über einem Dach schwebt oder darin versinkt, und Formen zu Körpern aufziehen hebt es zu einem Körper an.
Entlang des Hangs#

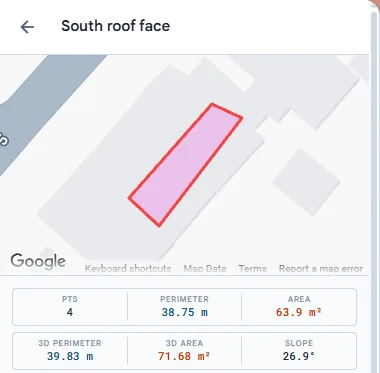

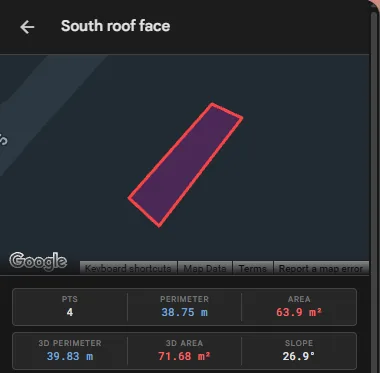

Auf einem Hang, etwa einer Dachfläche oder einem Feld am Hang, ist die wirkliche Fläche größer als ihr Umriss auf der flachen Karte. Unter den flachen Werten zeigt das Panel das Polygon entlang des Hangs gemessen: 3D-Umfang, 3D-Fläche und Neigung in Grad (bei imperialen Einheiten auch als Dachneigung, etwa 6/12). Eine Linie erhält ihre 3D-Länge. Kreise werden so nicht gemessen.
Die Höhe jeder Ecke ist die Höhe, die Sie in der 3D-Ansicht angeklickt haben, oder, bei einer auf der flachen Karte gezeichneten Ecke, die Geländehöhe an dieser Stelle, die das Panel beim Öffnen abfragt. Die 3D-Fläche wird auf einer einzigen Ebene durch die Ecken berechnet und ist daher für jeweils eine Dachfläche genau: Zeichnen Sie jede Dachfläche als eigenes Polygon. Ein Umriss um ein ganzes Dach, mit den Ecken an der Traufe, misst nur die Grundfläche.
Das Etikett auf der Karte, die Projektsummen und die Schätzungen verwenden die flachen Werte.
Höhenprofil#
Klicken Sie auf Höhenprofil, um die Geländehöhe entlang des Umrisses als Diagramm darzustellen, von der ersten Ecke rundherum bis zur letzten: die Höhe am seitlichen Rand, die Entfernung entlang des Umrisses am unteren Rand, beide in Ihren Einheiten. Bewegen Sie die Maus über das Diagramm: Eine Markierung auf der kleinen Karte oben im Panel zeigt, wo sich die jeweilige Höhe befindet.
Ein Loch ausschneiden#

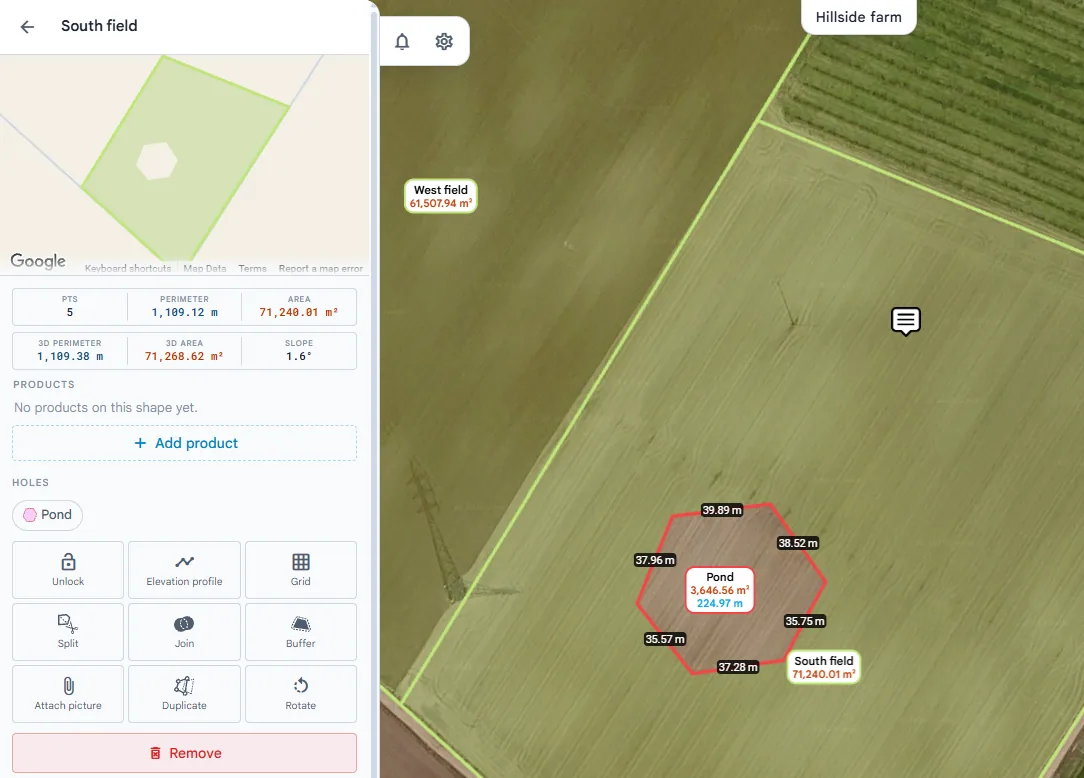

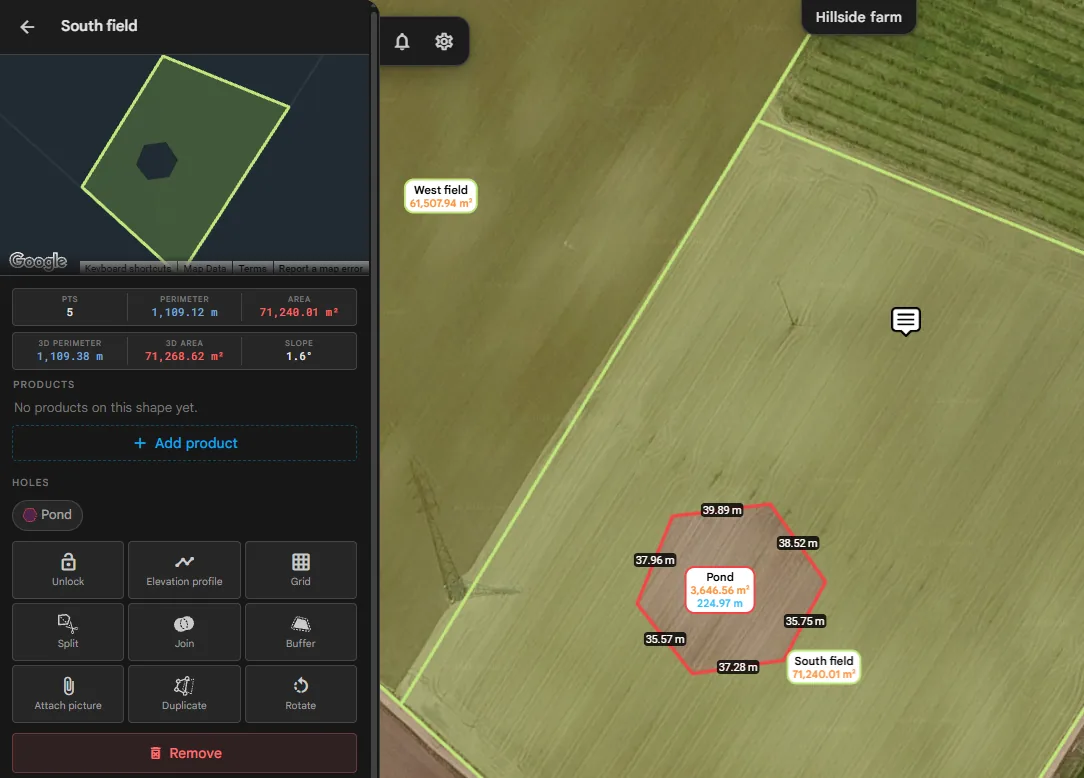

Um einen Teil einer Fläche auszunehmen, etwa einen Teich in einem Feld oder einen Innenhof in einem Dach, zeichnen Sie ihn als Polygon innerhalb des ersten und sperren Sie es. Measure Map erkennt, dass es innerhalb eines anderen Polygons liegt, und öffnet Inneres Polygon mit der Frage, ob es ein Loch ist. Klicken Sie auf Ja und benennen und sperren Sie es dann wie gewohnt.
Ein Loch:
- wird von der Fläche des äußeren Polygons abgezogen; der äußere Umfang ändert sich nicht;
- wird ohne Füllung gezeichnet und nicht in die Gesamtfläche des Projekts eingerechnet;
- verliert seine Produkte: Ein Loch hat nie einen Preis;
- wird im Panel des äußeren Polygons unter Löcher aufgeführt: Klicken Sie darauf, um das eigene Panel des Lochs zu öffnen;
- wird zusammen mit dem äußeren Polygon verschoben, gedreht, kopiert und gelöscht.
Die Etiketten von Löchern lassen sich mit Lochetiketten unter Elemente anzeigen/ausblenden in der unteren Symbolleiste separat ausblenden. Antworten Sie mit Nein, um das innere Polygon als eigene Fläche zu behalten.
Kreise und Rechtecke#
Der Magic Button zeichnet auch exakte Kreise und Rechtecke, die wie jedes Polygon gemessen werden:
- Kreis: Klicken Sie auf den Mittelpunkt, bewegen Sie das Fadenkreuz, um den Radius festzulegen, und klicken Sie erneut.
- Rechteck: Klicken Sie auf zwei Ecken, um eine Seite festzulegen, bewegen Sie das Fadenkreuz, um die Breite festzulegen, und klicken Sie erneut.
Anschließend öffnet sich das Fenster Polygon sperren, in dem Sie die Form benennen. Siehe den Magic Button.
Wenn andere mitzeichnen#
In einem geteilten Projekt zeichnen alle, die es bearbeiten dürfen, gleichzeitig, und die Formen jeder Person erscheinen bereits während des Zeichnens auf der Karte aller anderen. Ein Polygon, das jemand anderes noch zeichnet, zeigt in der Mitte dessen Foto, bis es gesperrt wird. Siehe gemeinsam arbeiten.
