Farben, Linien und Etiketten

Jedes Polygon und jede Linie hat eigene Farben, einen eigenen Linienstil und ein eigenes Etikett. Damit unterscheiden Sie Dinge auf einen Blick: eine Farbe pro Kultur, pro Material oder pro Bauabschnitt. Eine einzelne Form ändern Sie in ihrem Panel, mehrere auf einmal über die Liste „Geometrien“, und den Stil, mit dem neue Formen beginnen, in den Einstellungen.

Eine Form gestalten#

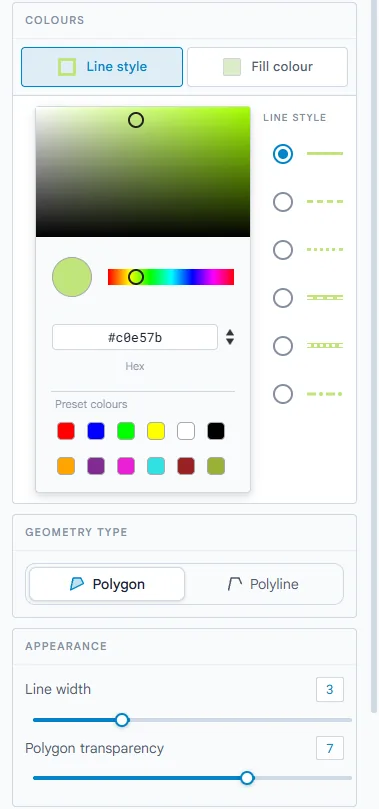

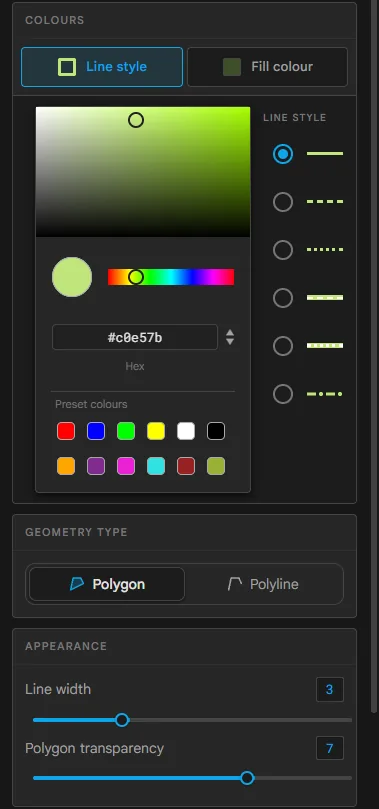

Klicken Sie auf die Form, um ihr Panel zu öffnen, und gehen Sie nach unten zu Farben:

1. Klicken Sie auf Linienstil, um die Farbauswahl für den Umriss neben den Linienstilen zu öffnen. Wählen Sie eine Farbe aus der Reihe der vordefinierten Farben oder eine beliebige Farbe in der Farbauswahl, und wählen Sie einen Stil: durchgezogen, gestrichelt, gepunktet, durchgezogen mit weißen Strichen, durchgezogen mit weißen Punkten oder Strich-Punkt.
2. Klicken Sie auf Füllfarbe, um die Farbe im Inneren einer Fläche zu wählen. Linien haben keine Füllung.

Klicken Sie erneut auf dieselbe Schaltfläche, um die Farbauswahl zu schließen.

Unter Darstellung:

• Linienbreite legt fest, wie dick der Umriss ist, von 0 bis 10.
• Polygon-Transparenz reicht bei Flächen von 0 (volle Füllung) bis 10 (gar keine Füllung). Eine Form ohne Füllung wählen Sie aus, indem Sie auf ihren Umriss oder ihr Etikett klicken.

Änderungen erscheinen sofort auf der Karte und werden für alle im Projekt gespeichert. Jede Änderung lässt sich rückgängig machen.

Festlegen, was das Etikett zeigt#

Eine gesperrte Form hat in ihrer Mitte ein Etikett. Unter Sichtbarkeit in ihrem Panel:

• Name anzeigen, Flächenmessung anzeigen und Umkreis anzeigen legen fest, was auf dem Etikett steht. Sind alle drei deaktiviert, gibt es kein Etikett.

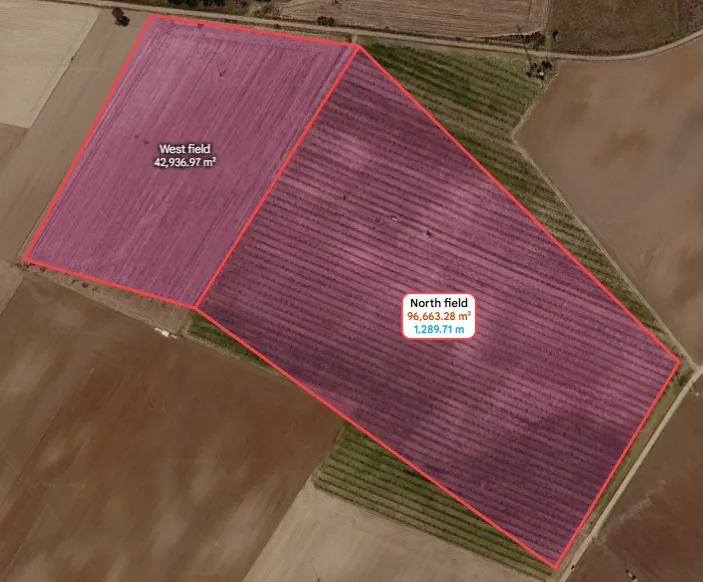

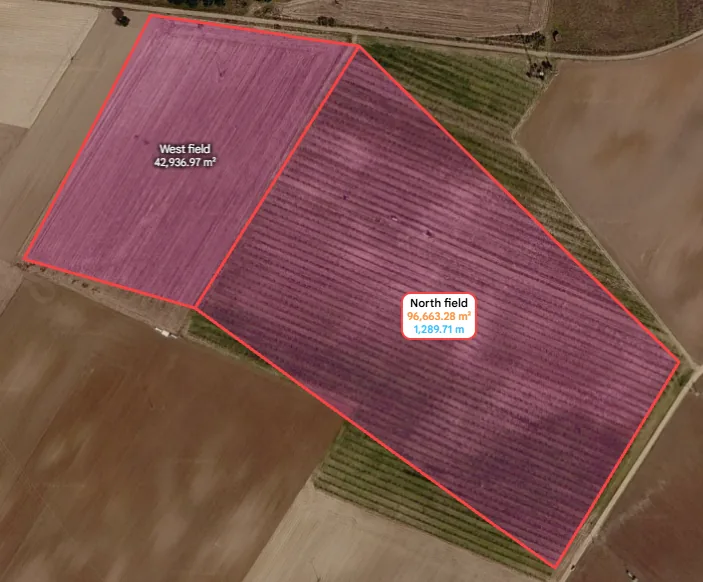

• Label-Hintergrund anzeigen schreibt das Etikett auf einen Hintergrund oder als reinen Text über die Karte.
• Preisschild anzeigen fügt den Preis hinzu, wenn die Form ein Produkt hat: siehe Schätzungen.
• Zwischendistanzen anzeigen schreibt die Länge jeder Seite in deren Mitte. Sie erscheinen, sobald die Form auf dem Bildschirm groß genug ist: Weit herausgezoomt behält eine kleine Form nur ihre Beschriftung, beim Hineinzoomen kehren sie zurück.
• Pins anzeigen zeigt die Eckpunkte der Form.

Das Etikett eines neuen Polygons zeigt zunächst Name und Fläche, das einer neuen Linie Name und Länge. Danach beginnen Ihre nächsten Formen in diesem Browser mit der Auswahl für Name, Fläche, Umfang und Hintergrund, die Sie hier treffen.

Ziehen Sie ein Etikett an eine übersichtlichere Stelle; auf einem Touchscreen berühren und halten Sie es zuerst. Solange das Fadenkreuz aktiv ist, können Etiketten nicht gezogen werden. Siehe ein Etikett verschieben.

Mehrere Formen auf einmal gestalten#

Kreuzen Sie die Formen in der Liste  Geometrien an und klicken Sie auf editBearbeiten. Das Panel, das sich öffnet, hat dieselben Farben, Breiten, Transparenz- und Etikettenschalter und wendet sie auf alle ausgewählten Formen an. Siehe mehrere Formen bearbeiten.

Voreinstellungen für neue Formen#

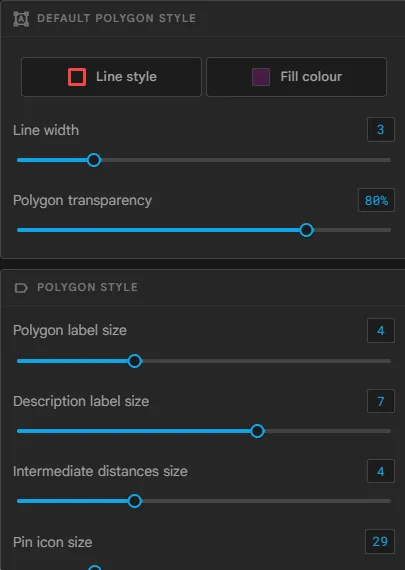

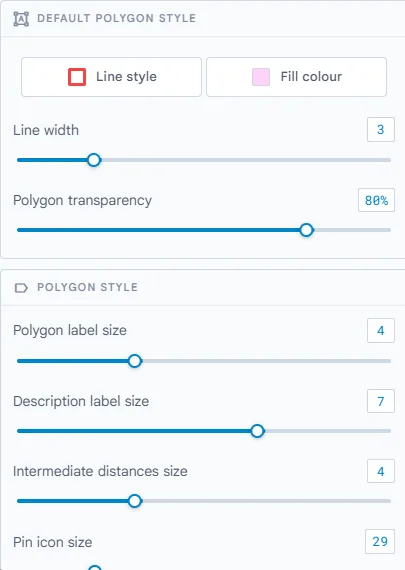

Klicken Sie in der oberen Symbolleiste auf settings Einstellungen. Drei Karten legen fest, wie Formen aussehen:

• Standard-Polygon-Stil: Linienfarbe und Linienstil, Füllfarbe, Linienbreite und Transparenz der Füllung für die Formen, die Sie ab jetzt zeichnen, und für die, die Sie gerade zeichnen. Bereits gesperrte Formen behalten ihren eigenen Stil.
• Polygonstil: die Größe von Etiketten, Seitenlängen und Pins auf allen Formen, und ob neue Formen ihre Seitenlängen anzeigen.
• Spot-Stil: die Größe von Name und Symbol aller Spots.

Diese Einstellungen werden mit Ihrem Konto gespeichert, sodass sie Ihnen in jedes Projekt und auf andere Geräte folgen. Andere Personen behalten ihre eigenen. Die einzelnen Optionen beschreibt Standard-Polygonstil.

Formen und Etiketten ausblenden#

Das Menü visibility Elemente anzeigen/ausblenden in der unteren Symbolleiste blendet ganze Arten von Elementen auf Ihrem Bildschirm aus, etwa Polygone, Polygon-Etiketten oder Zwischenentfernungen, ohne die Formen zu ändern. Siehe Anzeigeoptionen.
