Entfernungen mit Polylinien messen
Zeichnen Sie eine Linie auf der Karte, um eine Entfernung oder eine Strecke zu messen, mit der Länge jedes Segments, der Gesamtlänge und der Geländehöhe entlang der Linie.
Eine Polylinie ist eine Linie aus verbundenen Segmenten. Verwenden Sie sie, um die Entfernung zwischen zwei Orten zu messen, die Länge eines Zauns, einer Mauer oder einer Leitung, oder eine Strecke mit Kurven. Measure Map zeigt die Länge jedes Segments und die Gesamtlänge.
Eine Linie zeichnen#
- Öffnen Sie in der oberen Symbolleiste die Schaltfläche Fadenkreuzmodus und wählen Sie .
- Halten Sie, während der Magic Button Hinzufügen zeigt, Umschalt gedrückt (oder klicken Sie mit der rechten Maustaste auf die Karte, um das Fadenkreuz einzuschalten), und klicken Sie auf den Anfang der Linie.
- Klicken Sie auf jeden Knick und auf das Ende.
Während Sie die Maus bewegen, zeigt das Fadenkreuz die Entfernung zum letzten Punkt und die Richtung in Grad von Norden aus, und p: in der Messbox oben links zeigt die bisherige Länge.
Im falschen Modus begonnen? Ändern Sie Fadenkreuzmodus während des Zeichnens: Die Form, die Sie gerade zeichnen, wird sofort zu einer Linie oder zu einer Fläche.
Mehr zum Zielen, Einrasten und zum Fadenkreuz finden Sie unter Polygone zeichnen, wo es genauso funktioniert, und unter Fadenkreuz und Pins.
Die Linie fertigstellen#
Klicken Sie in der unteren Symbolleiste auf Polygon sperren (oder auf die runde Sperrschaltfläche, die bei einer Linie mit drei Punkten erscheint), benennen Sie die Linie und klicken Sie auf Sperren. Siehe das Polygon fertigstellen und sperren, wo es genauso funktioniert.
Bei einer Linie ist Polygon schließen zunächst deaktiviert. Lassen Sie es für eine offene Linie deaktiviert. Aktivieren Sie es, um ein letztes Segment zurück zum Anfang hinzuzufügen: eine geschlossene Schleife, etwa ein Zaun um ein Feld, die als Länge gemessen und ohne Füllung gezeichnet wird. Eine Linie aus zwei Punkten hat diesen Schalter nicht: Es gibt nichts zu schließen.
Die Längen ablesen#
- Die Gesamtlänge steht im Etikett der Linie und in ihrem Panel als Abstand.

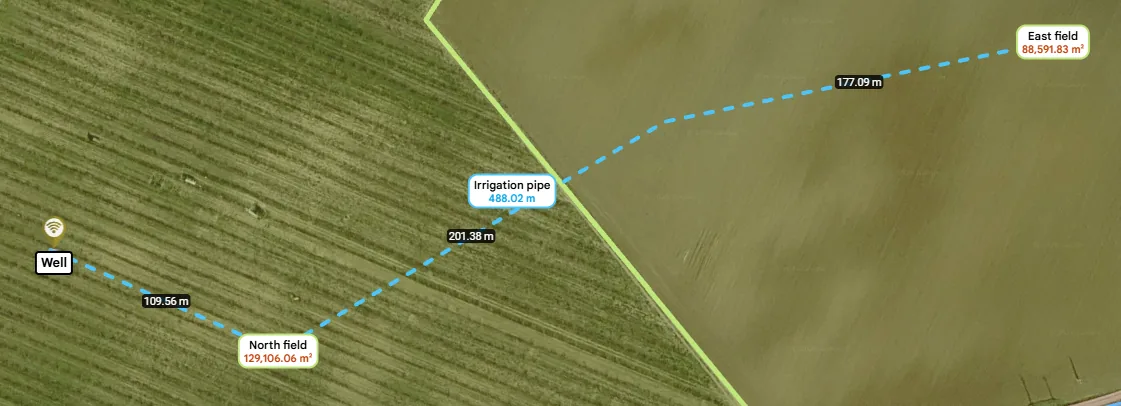

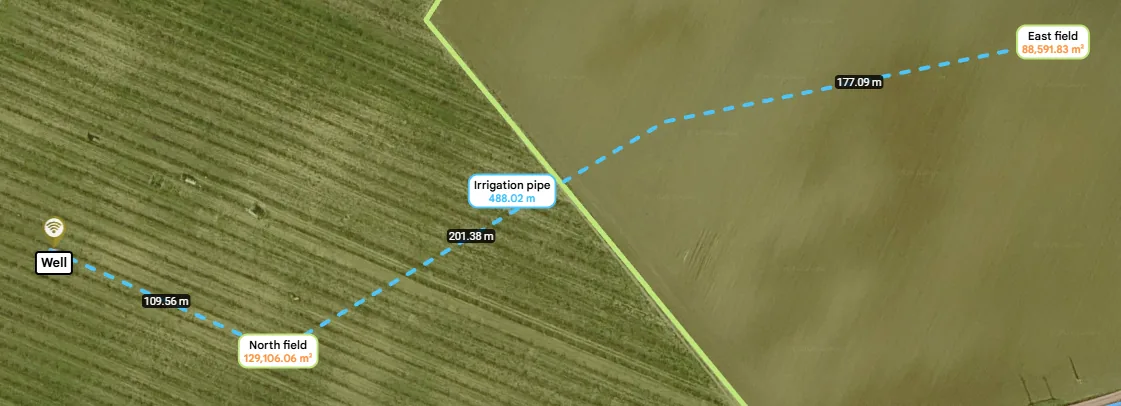

- Die Länge jedes Segments steht in dessen Mitte. Das sind die Zwischenentfernungen. Schalten Sie sie für eine einzelne Linie mit Zwischendistanzen anzeigen in ihrem Panel ein oder aus, und für die ganze Karte mit Zwischenentfernungen unter Elemente anzeigen/ausblenden in der unteren Symbolleiste.
- Ob neue Linien sie anzeigen, wie groß sie sind und ob sie Nachkommastellen haben, legen Sie in Einstellungen unter Polygonstil fest: siehe Polygonstil.
Um einem Segment eine exakte Länge zu geben, klicken Sie auf seine Länge und geben Sie die gewünschte ein: siehe eine exakte Länge eingeben.
Längen werden immer entlang der Erdoberfläche gemessen. Geodätische Segmente unter Karteneinstellungen in den Einstellungen ändert nur, wie lange Linien gezeichnet werden: entlang der Erdkrümmung (die Voreinstellung) oder gerade über die flache Karte.
Das Panel der Linie#

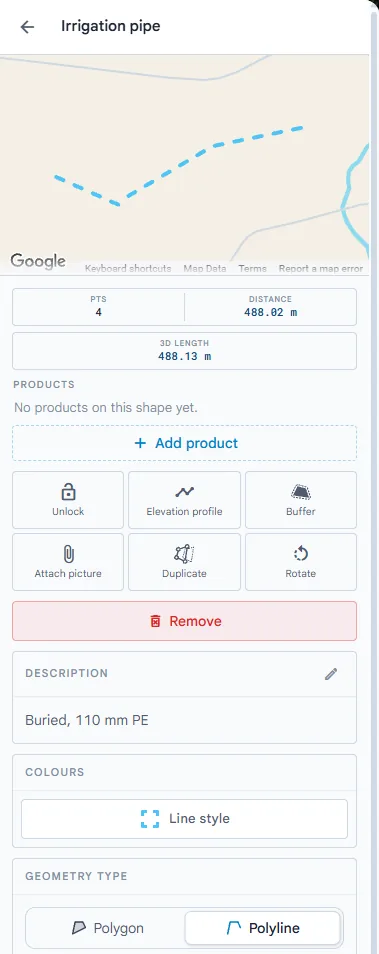

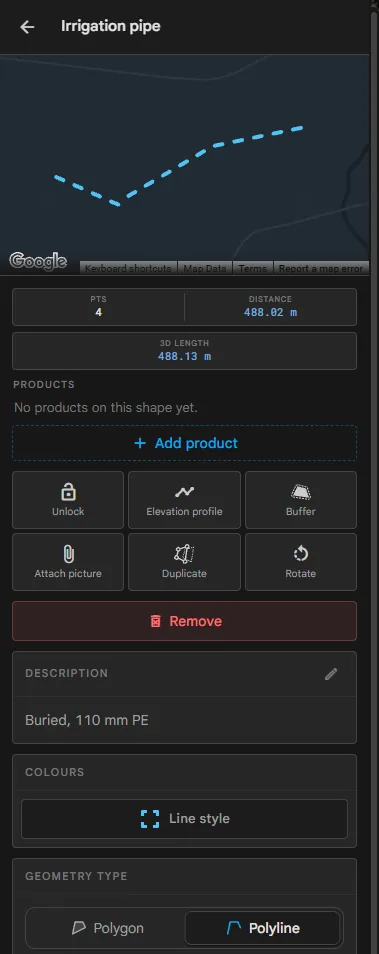

Klicken Sie auf die Linie oder ihr Etikett, um ihr Panel zu öffnen. Es ist dasselbe Panel wie bei einem Polygon (siehe das Panel des Polygons), mit diesen Unterschieden:
- Abstand ist die Gesamtlänge der Linie und Pkt die Anzahl ihrer Punkte. Eine Linie hat keine Fläche. Darunter ist 3D-Länge ihre Länge entlang des Geländegefälles: siehe entlang des Hangs.
- Es gibt keine Füllfarbe, keine Transparenz, kein Raster und kein Teilen, Verbinden oder Abziehen.
- Geometrietyp wechselt die Form zwischen Polylinie und Polygon. Als Polygon erhält sie eine Füllung, und ihre Fläche zählt zur Gesamtfläche des Projekts.
Höhenprofil#

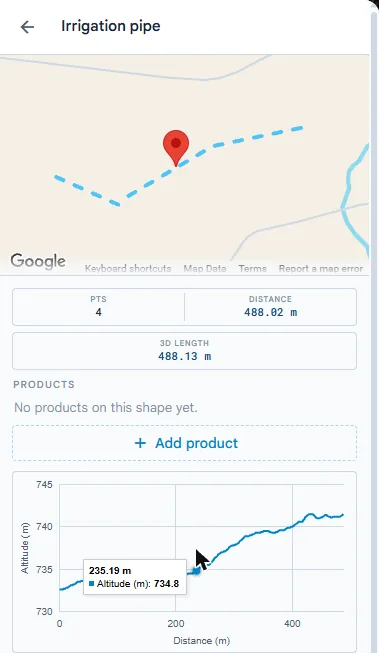

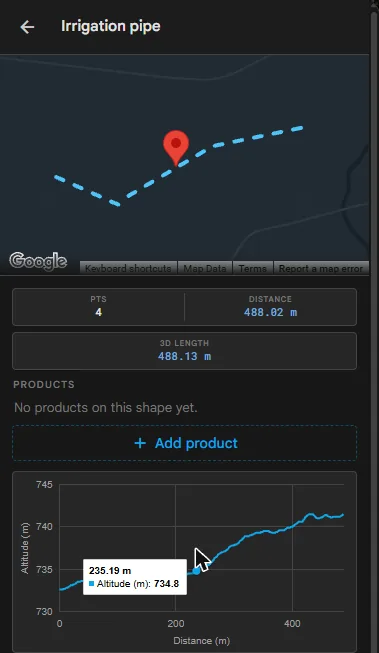

Klicken Sie im Panel der Linie auf Höhenprofil, um die Geländehöhe entlang der Linie als Diagramm darzustellen, vom ersten bis zum letzten Punkt, an 250 Stellen gemessen: die Höhe am seitlichen Rand, die Entfernung entlang der Linie am unteren Rand, beide in Ihren Einheiten. Bewegen Sie die Maus über das Diagramm: Eine Markierung auf der kleinen Karte oben im Panel zeigt, wo sich die jeweilige Höhe befindet.
So sehen Sie die Anstiege auf einem Wanderweg, das Gefälle eines Abflusses oder einer Leitung oder die Neigung eines Grundstücks.
Mehr mit Linien#
- Puffer zeichnet einen Korridor in festem Abstand entlang der Linie, auf beiden Seiten oder einer, der ihr folgt, wenn Sie sie bearbeiten: siehe Puffer.
- Pins anzeigen zeigt die Punkte der Linie. Klicken Sie auf einen, um seine Koordinaten, seine Höhe und seine Richtung zu sehen: siehe Punkte und Spots.
- Ein nach Länge bepreistes Produkt macht aus einer Linie einen Kostenbetrag: siehe Schätzungen.
