Punkte und Spots · Measure Map Online Hilfe

Lesen und bearbeiten Sie die Eckpunkte Ihrer Formen, und markieren Sie einzelne Orte auf der Karte mit Spots, also Symbolen mit Name, Beschreibung, Fotos und Koordinaten.

Measure Map kennt zwei Arten von Punkten:

Punkte sind die Ecken Ihrer Polygone und Linien. Auf der Karte werden sie als Pins angezeigt.
Spots stehen für sich allein. Jeder Spot ist ein Symbol mit einem Namen, mit dem Sie einen Baum, einen Schacht, ein Schild, einen Treffpunkt oder etwas anderes an einer bestimmten Stelle markieren.

Punkte#

Einen Punkt öffnen#

Klicken Sie auf einen Pin, um das Panel des Punkts zu öffnen. Pins werden auf der Form angezeigt, die Sie gerade zeichnen, und auf einer gesperrten Form, wenn Pins anzeigen in ihrem Panel aktiviert ist. Außerdem muss Pins unter Elemente anzeigen/ausblenden in der unteren Symbolleiste aktiviert sein. Siehe Pins.

Wenn ein Pin ausgeblendet oder schwer anzuklicken ist, wählen Sie am Magic Button das Werkzeug Info, halten Sie Umschalt gedrückt und klicken Sie in die Nähe des Punkts.

Im Panel einer Form öffnet Pkt ihren ersten Punkt: Von dort blättern die Pfeile durch die übrigen.

Das Panel des Punkts#

Die Kopfzeile zeigt die Nummer des Punkts, N1 für den ersten. Die Pfeile und öffnen den vorherigen und den nächsten Punkt derselben Form.
Der Name der Form, unter der kleinen Karte: Klicken Sie darauf, um das Panel der Form zu öffnen.
Koordinaten: sein Breitengrad und Längengrad im Koordinatensystem, das in den Einstellungen gewählt ist (dezimal, DMS, DM oder UTM: siehe Koordinatensysteme). Geben Sie neue Werte ein, um den Punkt dorthin zu verschieben. kopiert sie.
Messungen:
- Höhe: die Höhe über dem Meeresspiegel, automatisch ermittelt und in Ihrer Längeneinheit angezeigt. Sie können einen eigenen Wert eingeben.
- Winkel: der Winkel der Form an dieser Ecke, in Grad. Wenn Sie einen neuen Winkel eingeben, schwenkt der nächste Punkt herum und behält dabei seinen Abstand.
- Azimut: die Kompassrichtung vom vorherigen Punkt zu diesem, in Grad von Norden aus. Wenn Sie eine neue Richtung eingeben, wird dieser Punkt verschoben und behält dabei seinen Abstand zum vorherigen.
Bei eingeschalteter 3D-Karte 3D-Ansicht: Höhe über Grund (m) hebt den Punkt in der 3D-Ansicht an; Ecken in verschiedenen Höhen geben einer Form ihre Neigung. Nach einem Klick auf die 3D-Karte bietet eine Schaltfläche die Höhe des Angeklickten an.
Bei eingeschalteter 3D-Karte setzt Verschieben Pfeile auf den Punkt: Ziehe den roten, um ihn nach Osten oder Westen zu verschieben, den grünen nach Norden oder Süden, auf gleicher Höhe, und den blauen, um ihn anzuheben oder abzusenken. Ein Punkt, den eine andere Form teilt, bewegt sich mit. Drücke Verschieben erneut, um die Pfeile wegzunehmen.
Bild anhängen, Anfahrt (öffnet Google Maps an dieser Stelle) und Street View.
Entfernen, womit der Punkt nach einer Bestätigung gelöscht wird. Die Form schließt sich um die Lücke.
Beschreibung, und unter Sichtbarkeit: Auf Karte anzeigen schreibt die Beschreibung neben den Punkt auf die Karte, Label-Hintergrund anzeigen legt einen Hintergrund darunter, und Beschreibung im Bericht anzeigen nimmt sie in Berichte auf.
Link kopieren und die Bilder des Punkts.

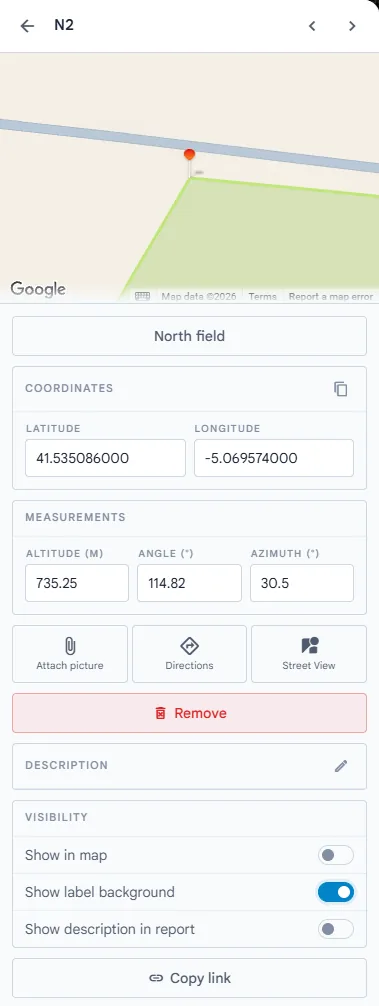

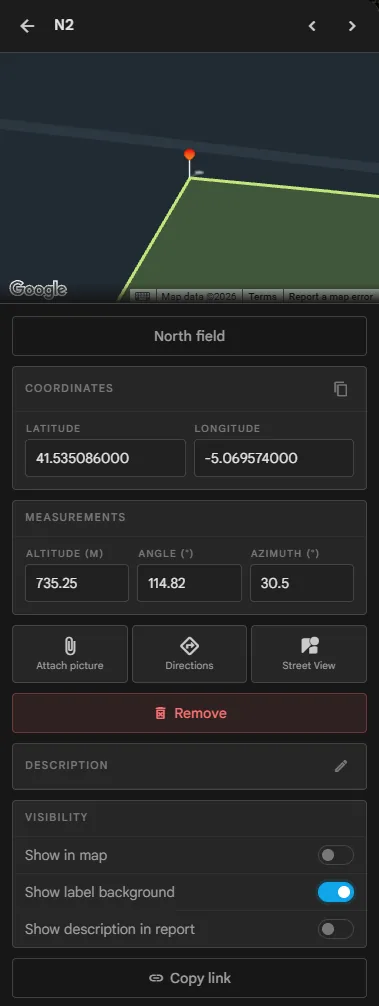

Das Panel eines Punkts mit Koordinaten, Höhe, Winkel und Azimut

Personen, die das Projekt nur ansehen können, sehen die Werte, Anfahrt und Street View, können aber nichts ändern. Wie Sie Punkte auf der Karte verschieben, hinzufügen oder löschen, lesen Sie unter Formen bearbeiten.

Spots#

Einen Spot setzen#

Öffnen Sie in der oberen Symbolleiste die Schaltfläche Fadenkreuzmodus und wählen Sie Spot.
Halten Sie, während der Magic Button Hinzufügen zeigt, Umschalt gedrückt (oder klicken Sie mit der rechten Maustaste auf die Karte, um das Fadenkreuz einzuschalten), und klicken Sie dorthin, wo der Spot hin soll. Das Fenster Spot erstellen öffnet sich.
Füllen Sie aus, was Sie brauchen:
- Name: wird neben dem Symbol auf der Karte angezeigt, solange Namen in Karte anzeigen aktiviert ist. Ein Spot ohne Namen wird nummeriert.
- Beschreibung.
- Das Symbol (siehe unten).
- Fotos: Foto anhängen fügt ein Foto hinzu; klicken Sie erneut darauf, um weitere hinzuzufügen.
Klicken Sie auf Erstellen.

Jeder Klick mit dem Fadenkreuz setzt einen neuen Spot, bis Sie Fadenkreuzmodus wieder auf Polygon oder Polylinie umstellen.

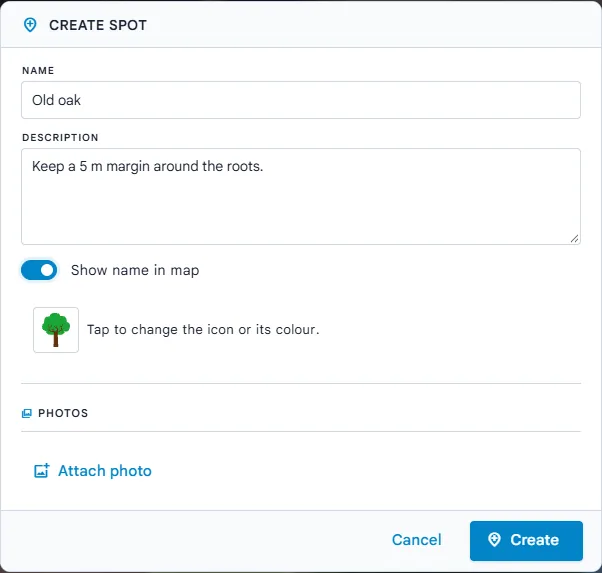

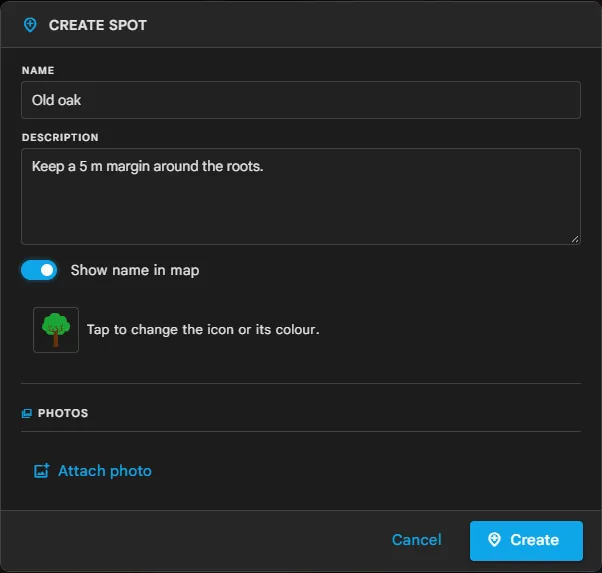

Das Fenster „Spot erstellen“ mit Name, Beschreibung und einem Baumsymbol

Das Symbol wählen#

Klicken Sie im Fenster oder im Panel des Spots auf das Symbol, um die Symbolsätze zu öffnen: Generisch, Gehweg, Straßenschilder, Pflanzen, Fahrzeuge, Objekte und Formen. Klicken Sie auf einen Satz, um ihn zu öffnen, und auf ein Symbol, um es auszuwählen.

Symbole aus den Sätzen Formen und Objekte können jede Farbe annehmen: Neben dem Symbol erscheint eine Farbschaltfläche, mit der Sie sie ändern.

Das Symbol und die Farbe, die Sie im Fenster Spot erstellen wählen, werden in diesem Browser zur Vorauswahl für Ihre nächsten Spots.

Die geöffneten Symbolsätze mit aufgeklapptem Satz „Pflanzen“

Das Panel des Spots#

Klicken Sie auf der Karte auf das Symbol eines Spots, um sein Panel zu öffnen:

Der Name oben: Klicken Sie darauf, um den Spot umzubenennen.
Koordinaten mit Höhe: Geben Sie neue Koordinaten ein, um den Spot zu verschieben.
Produkte, sobald Sie Produkte haben: Ein Spot kann ein oder mehrere tragen, pro Stück bepreist, etwa ein zu pflanzender Baum. Siehe Schätzungen.
Bei eingeschalteter 3D-Karte 3D-Ansicht: Höhe über Grund (m) hebt den Spot in der 3D-Ansicht an. Nach einem Klick auf die 3D-Karte bietet eine Schaltfläche die Höhe des Angeklickten an.
Bei eingeschalteter 3D-Karte setzt Verschieben Pfeile auf den Spot: Ziehe den roten, um ihn nach Osten oder Westen zu verschieben, den grünen nach Norden oder Süden und den blauen, um ihn anzuheben oder abzusenken. Drücke Verschieben erneut, um die Pfeile wegzunehmen.
Bild anhängen, Anfahrt und Street View sowie das rote Entfernen.
Beschreibung, und unter Sichtbarkeit: Namen in Karte anzeigen, Label-Hintergrund anzeigen und Beschreibung im Bericht anzeigen.
Punktsymbol, um Symbol oder Farbe zu ändern.
Link kopieren und seine Bilder.

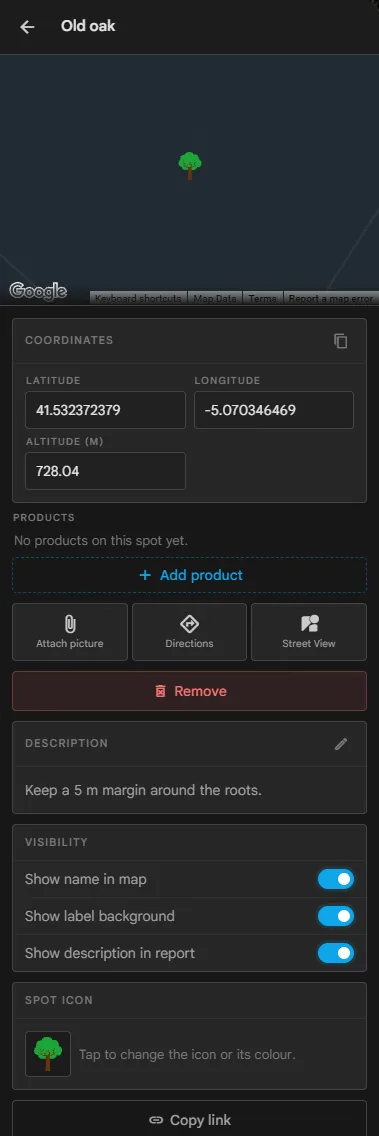

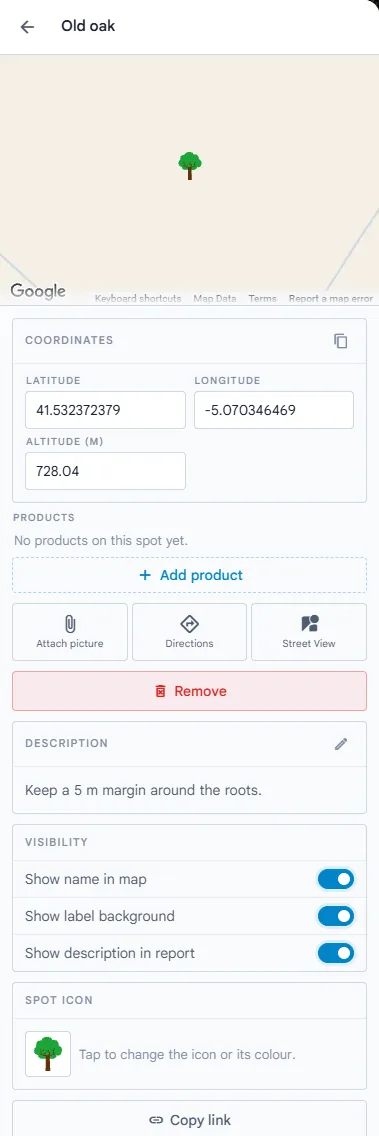

Das Panel eines Spots mit Koordinaten, Beschreibung und Symbol

Einen Spot verschieben oder löschen#

Um einen Spot zu verschieben, wählen Sie am Magic Button das Werkzeug Verschieben, klicken Sie auf den Spot und dann auf die Stelle, an die er soll. Oder geben Sie in seinem Panel neue Koordinaten ein.
Um ihn zu löschen, klicken Sie in seinem Panel auf Entfernen, oder verwenden Sie das Werkzeug Löschen des Magic Buttons und klicken Sie auf den Spot. In beiden Fällen bestätigen Sie zuerst, und Rückgängig holt ihn zurück.

Die Werkzeuge beschreibt der Magic Button.

Etiketten auf der Karte#

Beschreibungen von Punkten und Namen von Spots sind Etiketten, die Sie verschieben können: Ziehen Sie eines an eine übersichtlichere Stelle. Auf einem Touchscreen berühren und halten Sie das Etikett eine halbe Sekunde lang und ziehen es dann. Solange das Fadenkreuz aktiv ist, können Sie keine Etiketten ziehen. Siehe ein Etikett verschieben.

Elemente anzeigen/ausblenden in der unteren Symbolleiste blendet sie mit Beschreibungsetiketten und Spot-Etiketten alle auf einmal aus, und mit Spot die Spots selbst: siehe Anzeigeoptionen. Ihre Textgröße und die Größe von Pins und Spot-Symbolen legen Sie in den Einstellungen fest: siehe Polygonstil und Spot-Stil.
