Raster
Legen Sie ein Raster aus Zellen über eine Fläche, um zu zählen, wie viele Fliesen, Module, Parzellen oder Pflanzen hineinpassen, und verschieben und drehen Sie es auf der Karte, bis die meisten passen.

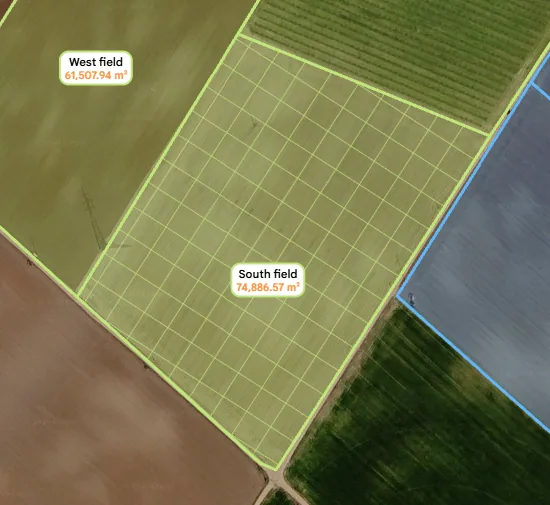

Ein Raster teilt eine Fläche in Zellen einer von Ihnen gewählten Größe und zählt, wie viele hineinpassen: ganze Zellen und vom Rand angeschnittene Zellen. Verwenden Sie es, um Fliesen oder Pflastersteine auf einer Terrasse, Solarmodule auf einem Dach, Parzellen auf einem Feld oder Pflanzstellen in einem Beet zu zählen. Sie können das Raster auf der Karte verschieben und drehen, und die Anzahl passt sich an, sodass Sie die Position finden, in die die meisten Zellen passen.
Ein Raster hinzufügen#
- Klicken Sie auf das Polygon, um sein Panel zu öffnen.
- Klicken Sie auf Raster. Das Panel schließt sich, und rechts öffnet sich das Raster-Panel.
- Klicken Sie auf Raster hinzufügen.
Das erste Raster verläuft entlang der längsten Seite der Fläche, mit einer Rasterecke am Anfang dieser Seite. Seine Zellen sind quadratisch, etwa ein Zehntel der Fläche breit, gerundet auf eine glatte Größe in Ihrer Einheit (etwa 2 m, 5 m oder 25 ft). Passen Sie es von dort aus an.
Raster gibt es für Flächen: Die Schaltfläche erscheint bei Polygonen, nicht bei Linien oder Löchern. Um ein Raster hinzuzufügen oder zu ändern, müssen Sie das Projekt bearbeiten dürfen; alle, die das Projekt öffnen, sehen seine Linien auf der Karte.
Die Anzahl ablesen#

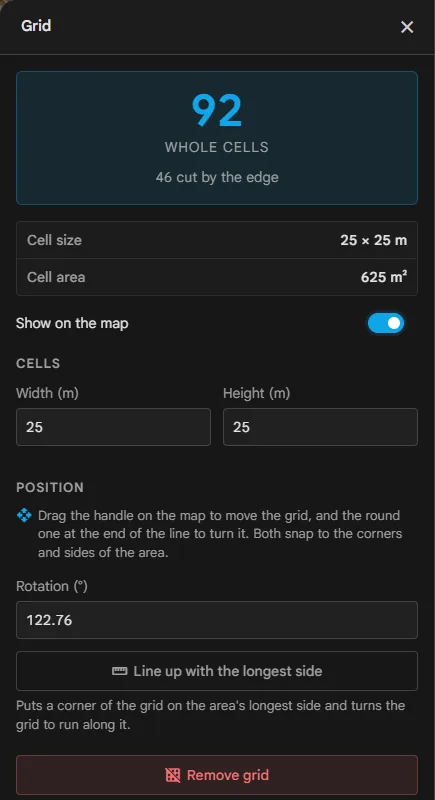

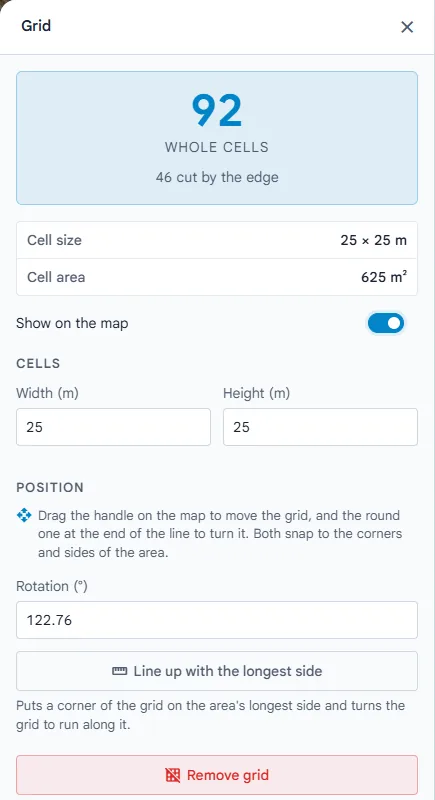

Oben im Raster-Panel:
- die große Zahl ist Ganze Zellen: Zellen, die vollständig innerhalb der Fläche liegen;
- darunter, wie viele weitere Zellen vom Rand angeschnitten werden;
- Zellgröße (Breite × Höhe) und Zellfläche.
Eine Zelle, die von einem Loch bedeckt ist, zählt nicht; eine Zelle, die der Rand eines Lochs schneidet, zählt als angeschnitten.
Sind die Zellen für die Fläche sehr klein, zeigt das Panel Bei dieser Größe sind es zu viele Zellen zum Zählen. Vergrößern Sie die Zellen.. Und wenn es zu viele Linien gäbe, um sie zu erkennen, werden sie nicht gezeichnet, und das Panel weist darauf hin; die Zählung funktioniert trotzdem.
Die Zellgröße festlegen#
Geben Sie unter Zellen die Breite und die Höhe in Ihrer Längeneinheit ein und drücken Sie dann Enter oder klicken Sie woanders hin. Verwenden Sie die Größe dessen, was Sie zählen, plus Fuge oder Abstand: Eine Fliese von 60 × 60 cm mit 5 mm Fuge ergibt eine Zelle von 0,605 m. Die kleinste Zelle ist 1 cm groß.
Die Breite verläuft entlang der Linie vom Verschiebegriff des Rasters zu seinem Drehgriff (siehe unten), die Höhe quer dazu.
Das Raster verschieben und drehen#

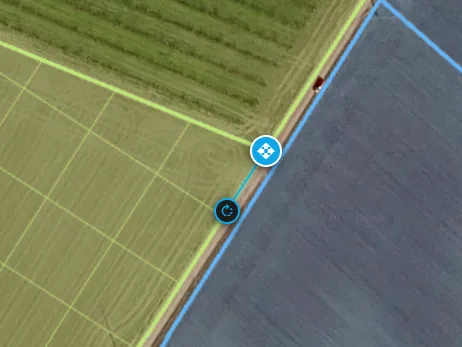

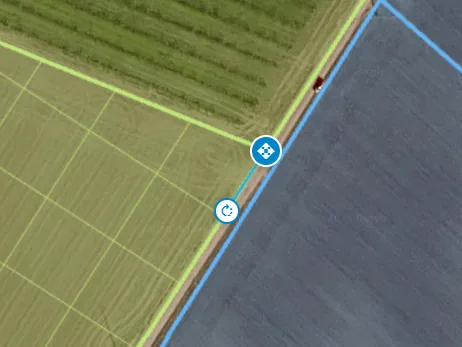

Solange das Raster-Panel geöffnet ist, befinden sich zwei Griffe auf der Karte:
- der Verschiebegriff an einer Ecke des Rasters: Ziehen Sie ihn, um das ganze Raster zu verschieben. Er springt auf eine Ecke oder eine Seite der Fläche, wenn er in ihre Nähe kommt, sodass eine Zellenreihe exakt an einer Wand oder einem Bordstein beginnen kann;
- der Drehgriff am Ende der Linie vom Verschiebegriff: Ziehen Sie ihn herum, um das Raster um den Verschiebegriff zu drehen. Er richtet sich an den Hauptseiten der Fläche aus (auch rechtwinklig zu ihnen) und an Norden, wenn er auf wenige Grad herankommt.
Die Anzahl ändert sich beim Ziehen. Jedes Ziehen wird beim Loslassen gespeichert, als ein Schritt, den Rückgängig zurücknimmt.
Unter Position im Panel können Sie außerdem:
- die Drehung in Grad eingeben, im Uhrzeigersinn. Bei 0 verläuft die Breite von Ost nach West;
- auf An der längsten Seite ausrichten klicken, um das Raster wieder entlang der längsten Seite auszurichten, wobei die Zellgröße erhalten bleibt.
Das Raster anzeigen, ausblenden oder entfernen#
- Auf der Karte zeigen blendet die Linien des Rasters aus oder wieder ein. Das Raster behält seine Einstellungen, solange es ausgeblendet ist. Wenn Sie Polygone unter Elemente anzeigen/ausblenden ausblenden, werden auch die Raster ausgeblendet.
- Raster entfernen entfernt das Raster von der Fläche.
Das Raster später#
Das Raster wird mit dem Polygon für alle im Projekt gespeichert und in .mmp-Dateien mitgenommen. Ein Duplikat behält es, ebenso beide Hälften einer Teilung.
Das Raster bleibt dort, wo Sie es auf der Karte platziert haben. Wenn Sie das Polygon danach verschieben oder drehen, folgen die Zellen nicht: Platzieren Sie das Raster mit den Griffen neu, oder klicken Sie auf An der längsten Seite ausrichten.
