Fadenkreuz und Pins

Jeden Punkt auf der Karte setzen Sie mit dem Fadenkreuz: einem Zielkreuz, das genau zeigt, wo der Punkt landet, wie weit er vom letzten Punkt entfernt ist und in welche Richtung. Ein einfacher Klick auf die Karte fügt keine Punkte hinzu; er öffnet das, was unter dem Mauszeiger liegt, etwa das Panel einer Form. So fügen Sie beim Bewegen auf der Karte nicht versehentlich Punkte hinzu.

Das Fadenkreuz anzeigen#

• Halten Sie Shift gedrückt. Der Mauszeiger wird zum Fadenkreuz, solange Sie die Taste halten. Klicken Sie, um einen Punkt zu setzen. Lassen Sie Shift los, um wieder die Karte zu verschieben und Formen anzuklicken.
• Klicken Sie mit der rechten Maustaste auf die Karte. Das Fadenkreuz schaltet sich ein und bleibt, ohne dass Sie eine Taste halten. Klicken Sie erneut mit der rechten Maustaste oder drücken Sie kurz Shift, um es auszuschalten.

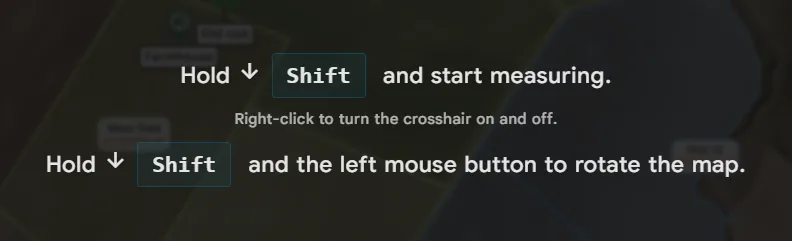

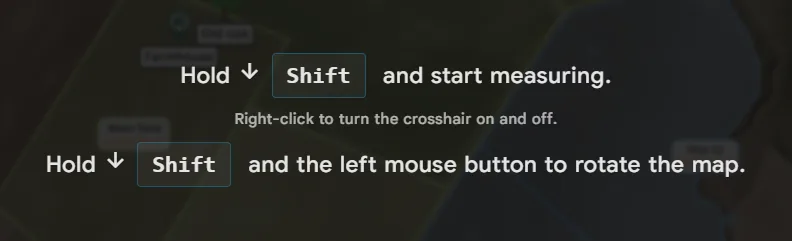

Wenn Sie ein Projekt zum ersten Mal öffnen, erklärt ein Hinweis über der Karte beides. Er verschwindet endgültig, sobald Sie zum ersten Mal Shift drücken.

Nur Personen, die ein Projekt bearbeiten können, können das Fadenkreuz verwenden.

Was das Fadenkreuz anzeigt#

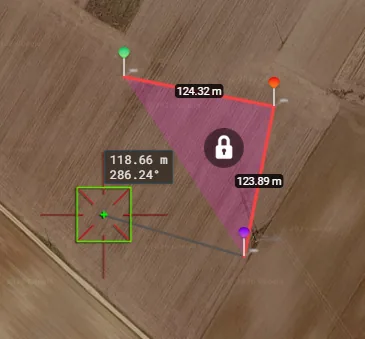

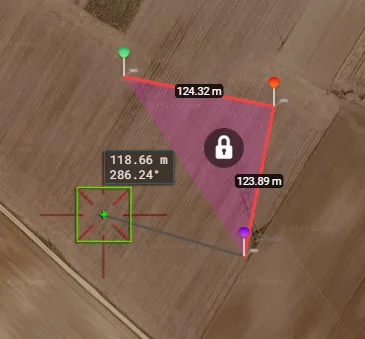

Sobald eine Form mindestens einen Punkt hat, zeigt das Fadenkreuz daneben zwei Werte:

• Die Entfernung vom letzten Punkt zum Fadenkreuz, in Ihren Entfernungseinheiten.
• Die Richtung dieser Linie, in Grad von Norden (0°) im Uhrzeigersinn: 90° ist Osten, 180° Süden, 270° Westen.

Eine Linie verbindet den letzten Punkt mit dem Fadenkreuz, sodass Sie die nächste Seite sehen, bevor Sie sie setzen. Um diese Linie auszuschalten, deaktivieren Sie Linie zum Fadenkreuz vorzeichnen in den Einstellungen.

Um außerdem die Koordinaten des Fadenkreuzes im Messfeld zu sehen, schalten Sie Zeige die Koordinaten des Fadenkreuzes in den Einstellungen ein.

Wählen, was Sie zeichnen#

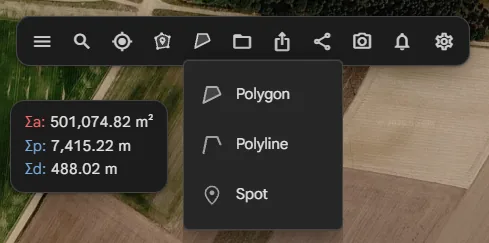

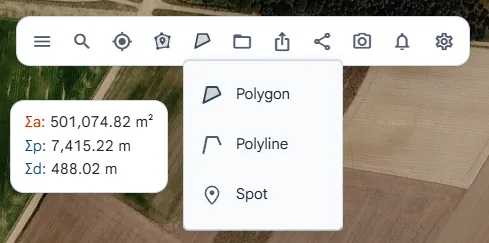

Die Schaltfläche  Fadenkreuzmodus in der oberen Symbolleiste zeigt, was das Fadenkreuz zeichnet. Klicken Sie darauf, um zu wählen:

• Polygon: eine geschlossene Form, für Flächen. Siehe Polygone zeichnen.
• Polylinie: eine offene Linie, für Entfernungen. Siehe Entfernungen mit Polylinien messen.
• Spot: ein einzelner markierter Ort. Jeder Klick öffnet einen Dialog für Name, Beschreibung und Fotos des Spots. Siehe Punkte und Spots.

Wenn Sie während des Zeichnens zwischen Polygon und Polylinie wechseln, ändert sich die Form, die Sie gerade zeichnen, entsprechend. Die App merkt sich Ihre Auswahl für das nächste Mal.

Was ein Klick bewirkt#

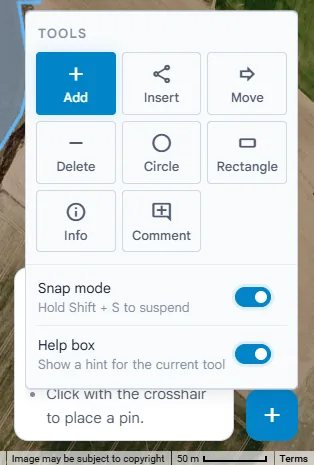

Bei angezeigtem Fadenkreuz fügt ein Klick normalerweise einen Punkt hinzu. Der Magic Button unten rechts kann ihn etwas anderes tun lassen: einen Punkt zwischen zwei anderen einfügen, einen Punkt verschieben oder löschen, einen Kreis oder ein Rechteck zeichnen oder die Informationen eines Punktes anzeigen. Sein Symbol zeigt, welches Werkzeug aktiv ist. Siehe Der Magic Button.

Solange Sie Kommentare hinzufügen, zeigen der Magic Button und das Fadenkreuz add_comment. Ein Klick setzt dann einen Kommentar statt eines Punktes, und das Fadenkreuz zeigt keine Entfernung und rastet nirgends ein. Siehe Kommentare.

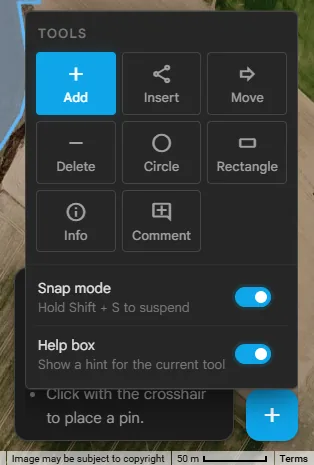

Schalten Sie im Menü des Magic Buttons die Hilfebox ein, um über der Schaltfläche eine kurze Erklärung des aktuellen Werkzeugs zu sehen. Klicken Sie auf die Erklärung, um sie wieder auszublenden.

An Vorhandenem einrasten#

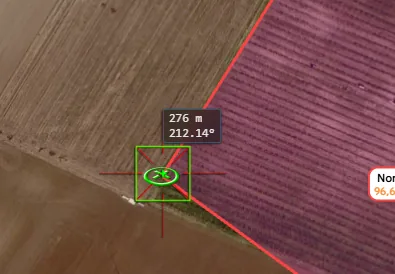

Bei eingeschaltetem Schnappmodus springt das Fadenkreuz auf einen vorhandenen Punkt, Spot oder eine Linie, sobald es ihnen auf wenige Pixel nahe kommt, und eine kleine Markierung zeigt, wo es eingerastet ist. Formen mit einer gemeinsamen Grenze teilen diese dann exakt, ohne Lücke oder Überlappung.

Der Schnappmodus bleibt eingeschaltet, bis Sie ihn im Menü des Magic Buttons ausschalten. Um einen einzelnen Punkt ohne Einrasten zu setzen, halten Sie beim Klicken Shift+S gedrückt. Unter Einrasten erfahren Sie, woran eingerastet wird und was die Farbe der Markierung bedeutet.

Linien in 45°-Schritten halten#

Halten Sie beim Zeichnen Shift+X gedrückt. Die Linie vom letzten Punkt dreht sich auf das nächste Vielfache von 45°: Norden, Nordosten, Osten und so weiter. Die Entfernung folgt weiterhin dem Fadenkreuz. Lassen Sie X los, um wieder frei zu zeichnen.

Das ist nützlich für Gebäude, Zäune und Grundstücke, die nach den Himmelsrichtungen ausgerichtet sind. Die Winkel werden von Norden aus gemessen, nicht von der vorherigen Seite.

Auf einem Touchscreen#

Ein Touchscreen hat keine Shift-Taste. Verwenden Sie daher das dauerhaft angezeigte Fadenkreuz:

1. Öffnen Sie in der oberen Symbolleiste settings Einstellungen.
2. Schalten Sie unter Allgemein die Option Fadenkreuz immer anzeigen (für Touchscreens) ein.

Auf einem Smartphone oder Tablet bietet der Hinweis, der beim ersten Öffnen eines Projekts erscheint, dasselbe an: Tippen Sie auf Fadenkreuz anzeigen.

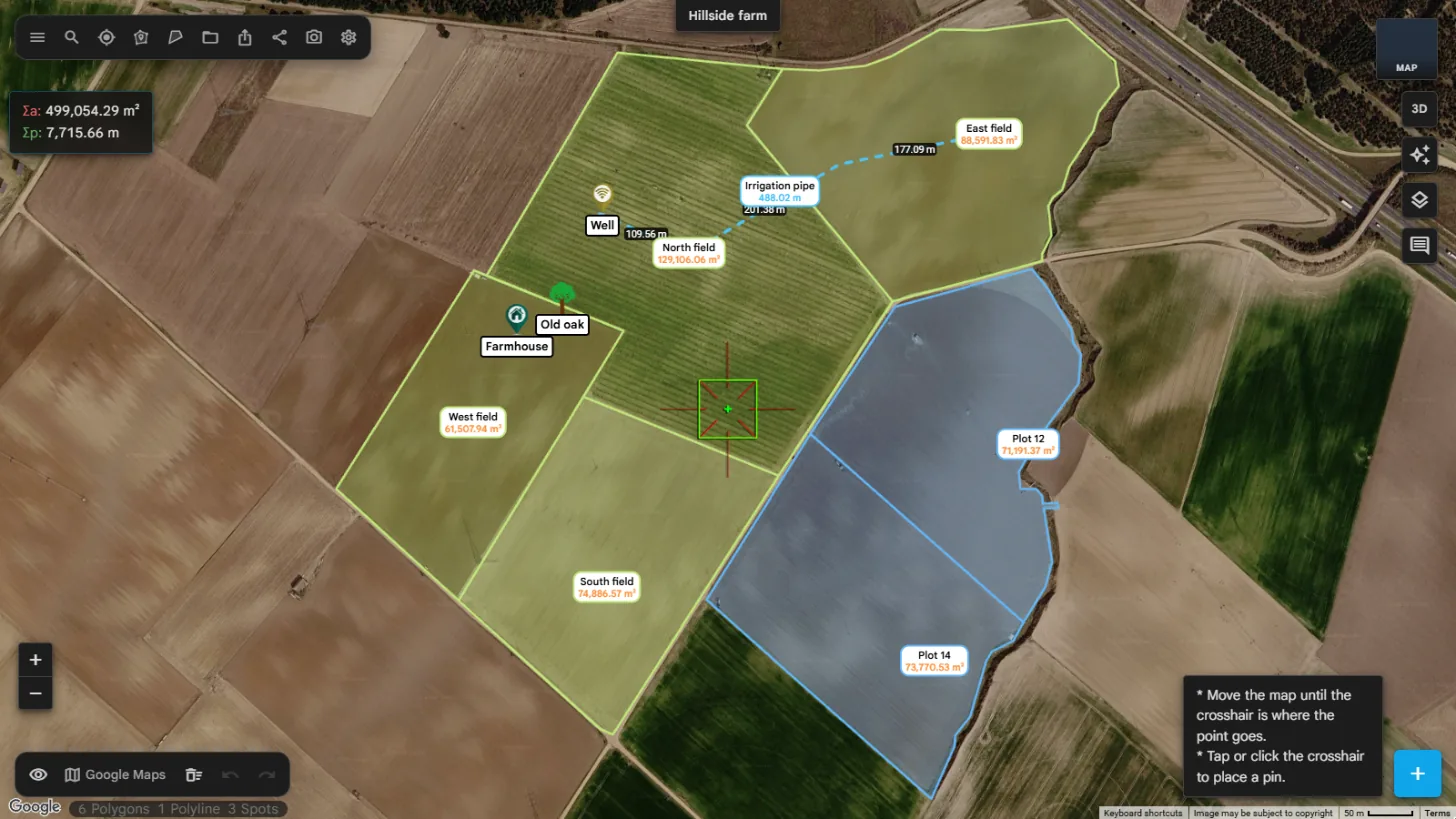

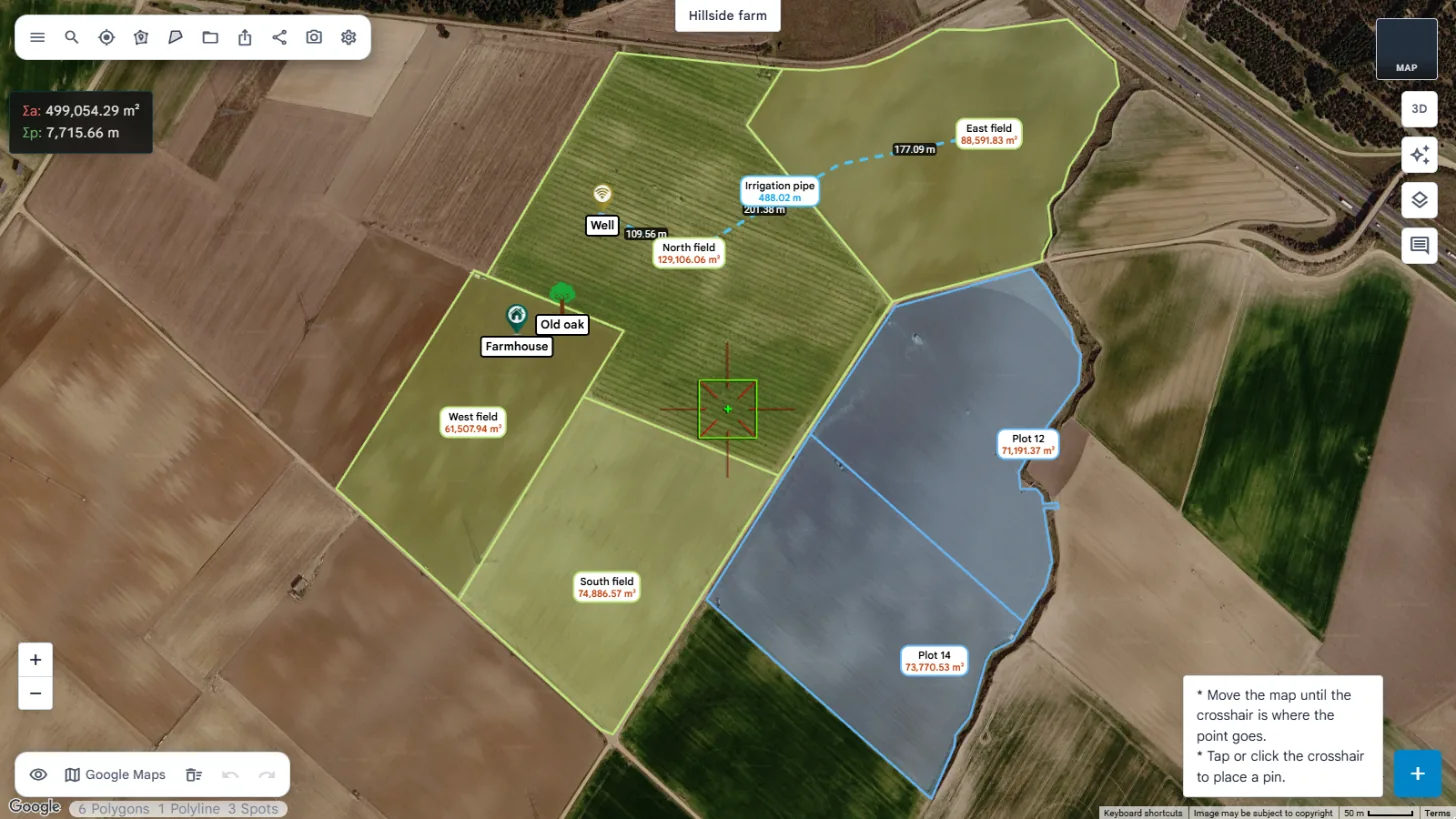

Ein Fadenkreuz bleibt nun in der Mitte der Karte. Verschieben Sie die Karte darunter, bis das Fadenkreuz dort steht, wo der Punkt hin soll, und tippen Sie auf das Fadenkreuz, um ihn zu setzen. Sie können auch das Fadenkreuz selbst ziehen. Alles andere, Entfernung und Richtung, Einrasten und die Werkzeuge, funktioniert wie mit der Maus.

Die Einstellung wird auf dem Gerät gespeichert, sodass Sie sie auf einem Tablet eingeschaltet und auf Ihrem Computer ausgeschaltet lassen können.

Pins#

Jeder Punkt eines Polygons oder einer Polylinie wird als Pin angezeigt. Während Sie eine Form zeichnen, sind ihre Pins eingefärbt, damit Sie ihre Richtung erkennen:

• Grün: der erste Punkt.
• Lila: der letzte Punkt, an dem die nächste Linie beginnt.
• Rot: die Punkte dazwischen.

Sobald eine Form gesperrt ist, werden ihre Pins blau und ausgeblendet, damit sie die Karte nicht verdecken. Um sie anzuzeigen, schalten Sie im Panel der Form Pins anzeigen ein. Ein Pin, den Sie mit einem Werkzeug ausgewählt haben, wird grau.

Klicken Sie ohne Fadenkreuz auf einen Pin, um sein Panel mit Koordinaten, Beschreibung und Bildern zu öffnen. Siehe Punkte und Spots.

Um die Pins aller Formen auf einmal auszublenden, verwenden Sie Pins in visibility Elemente anzeigen/ausblenden. Siehe Anzeigeoptionen. Ihre Größe legen Sie mit Pin-Symbolgröße in den Einstellungen fest.

Töne#

Die App spielt einen kurzen Ton, wenn Sie einen Punkt setzen, und bei einigen anderen Aktionen, etwa beim Entsperren einer Form. Um die Töne auszuschalten, deaktivieren Sie Pin-Ton in den Einstellungen.
