Hamparan gambar · Bantuan Measure Map Online

Letakkan denah lokasi, gambar teknik, atau foto drone di atas peta, sejajarkan dengan citra, buat tembus pandang, dan tambahkan peta MBTiles berpetak.

Hamparan gambar adalah gambar yang diletakkan di atas peta: denah lokasi, gambar arsitek, peta hasil pindaian, atau foto drone. Setelah berada di tempat yang tepat, Anda dapat menggambar dan mengukur di atasnya seperti di atas citra satelit. Semua orang yang membuka proyek dapat melihatnya.

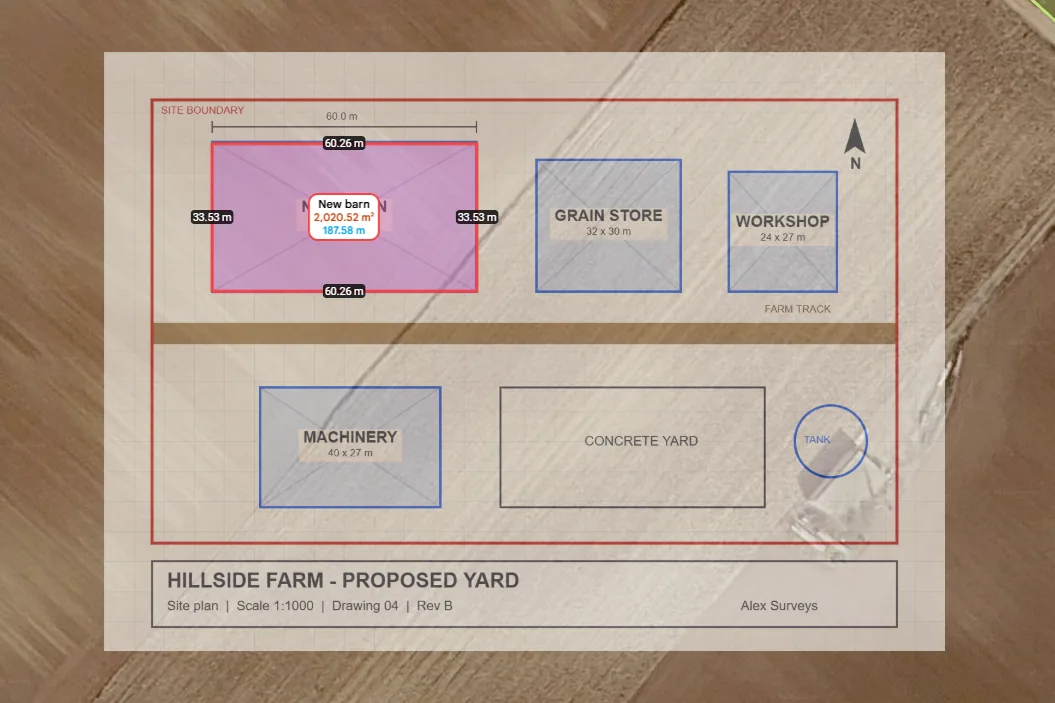

Denah lokasi diletakkan di atas citra satelit, setengah tembus pandang, dengan poligon digambar di atasnya

Hamparan tercantum di panel Lapisan. Menambah, memindahkan, dan menghapusnya memerlukan izin untuk mengedit proyek.

Tambahkan gambar#

Geser peta ke tempat yang ditunjukkan gambar.
Tekan Lapisan di sisi kanan peta, lalu Tambah hamparan gambar.
Pilih file PNG atau JPEG.

Anda juga dapat menyeret gambar dari komputer ke peta, atau memilihnya dengan Impor di bilah alat atas. Satu gambar ditempatkan setiap kali: jika Anda memilih beberapa, hanya yang pertama yang digunakan.

File KMZ dari Google Earth dapat membawa hamparan gambarnya, yang sudah berada di tempatnya. Lihat mengimpor file.

Tempatkan di peta#

Setelah Anda memilih gambar, peta berputar menghadap utara dan menjadi datar, dan tombol ajaib menampilkan : dua klik berikutnya menempatkan gambar.

Tahan Shift untuk menampilkan crosshair (atau klik kanan peta untuk mengaktifkannya) dan klik tempat salah satu sudut gambar berada.
Gerakkan crosshair. Gambar merentang dari sudut itu ke crosshair, sehingga Anda dapat melihat di mana gambar akan jatuh.
Klik tempat sudut yang berseberangan berada.

Gambar diunggah ke proyek dan tombol ajaib kembali ke Tambahkan. Untuk membatalkan sebelum klik kedua, tekan Esc atau tombol merah di sebelah tombol ajaib.

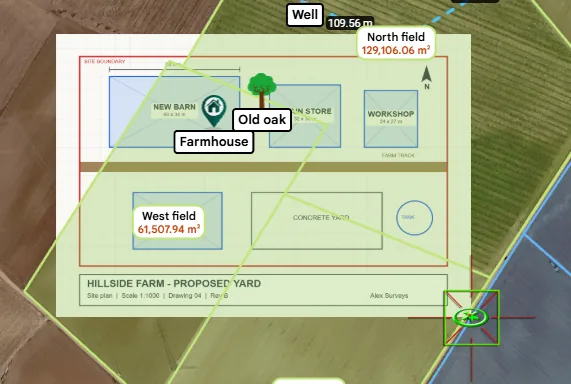

Menempatkan denah: gambar merentang antara sudut pertama dan crosshair

Gambar mengisi persegi panjang yang Anda gambar: gambar tidak mempertahankan proporsinya sendiri, dan selalu menghadap utara (tidak dapat diputar). Denah yang digambar miring terhadap utara perlu diputar terlebih dahulu di editor gambar.

Sesuaikan hamparan#

Buka panel hamparan: tekan barisnya di panel Lapisan, atau klik gambar di peta saat Anda tidak sedang menggambar. Panel menampilkan pratinjau dan kontrol berikut:

nama di bagian atas: klik untuk mengganti nama hamparan. Awalnya, nama ini adalah nama file tanpa ekstensinya;
Timur laut dan Barat daya: koordinat tepat sudut kanan atas dan kiri bawah gambar, dalam format koordinat yang dipilih di pengaturan. Ketik nilai baru untuk memindahkan sudut dengan tepat. Perubahan disimpan sesaat setelah Anda berhenti mengetik.
Sunting: kembali ke peta untuk menggambar ulang gambar. Sudut kiri atasnya tetap di tempatnya; gerakkan crosshair untuk menentukan sudut yang berseberangan, lalu klik.
Hapus: menghapus hamparan, setelah Anda mengonfirmasi.
Transparansi: seret penggeser ke kanan untuk membuat gambar tembus pandang, sehingga citra terlihat di bawahnya, dan kembali ke kiri untuk membuatnya pekat lagi. Panel menunjukkan seberapa tembus pandang gambar itu, dari 0% (pekat) hingga 100%. Pengaturan ini disimpan untuk semua orang.

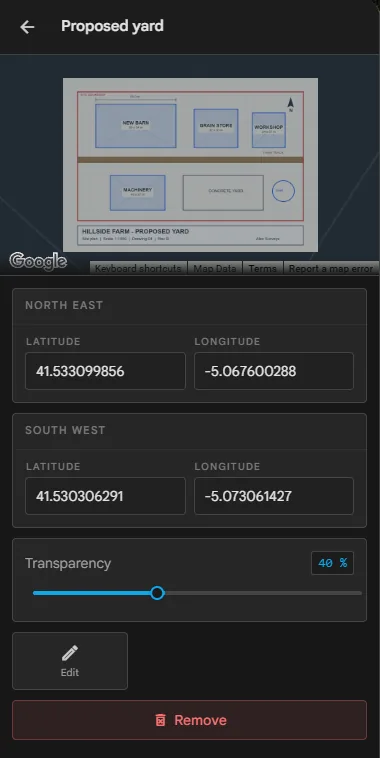

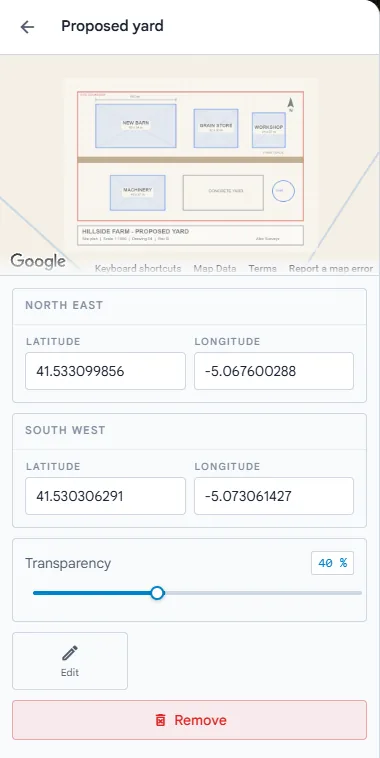

Panel hamparan dengan koordinat sudutnya, tombol Sunting dan Hapus, serta penggeser transparansi

Orang yang melihat proyek yang dibagikan dapat membuka panel untuk melihat hamparan, tetapi tidak dapat mengubahnya.

Jika Anda tidak sengaja menghapus hamparan, tekan Batalkan di bilah alat bawah untuk mengembalikannya.

Peta MBTiles#

File MBTiles berisi seluruh peta yang dipotong menjadi petak-petak untuk setiap tingkat zoom, sebagaimana diekspor oleh perangkat lunak pemetaan drone dan GIS. Tidak seperti gambar tunggal, file ini sudah tahu letaknya dan tetap tajam saat Anda memperbesar.

Tekan Lapisan, lalu Tambahkan hamparan MBTiles.
Pilih file .mbtiles.

File diunggah ke proyek dan peta diperbesar ke area yang dicakupnya. Petak-petaknya digambar di atas peta pada tingkat zoom yang ada di file, dan lapisan muncul di panel Lapisan sebagai Peta MBTiles, diberi nama sesuai file tanpa ekstensinya.

Untuk membuka panel peta MBTiles, tekan barisnya di panel Lapisan atau klik peta di dalam area peta itu. Di sana Anda dapat mengganti namanya, membuatnya tembus pandang dengan Transparansi, atau menghapusnya dengan Hapus. Anda juga dapat menghapusnya dengan di sebelahnya di panel Lapisan. Lihat panel Lapisan.
